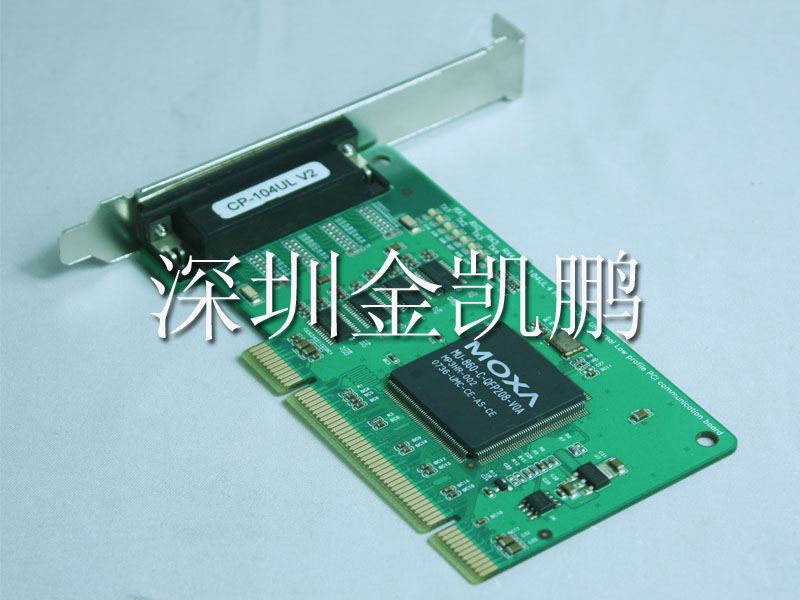

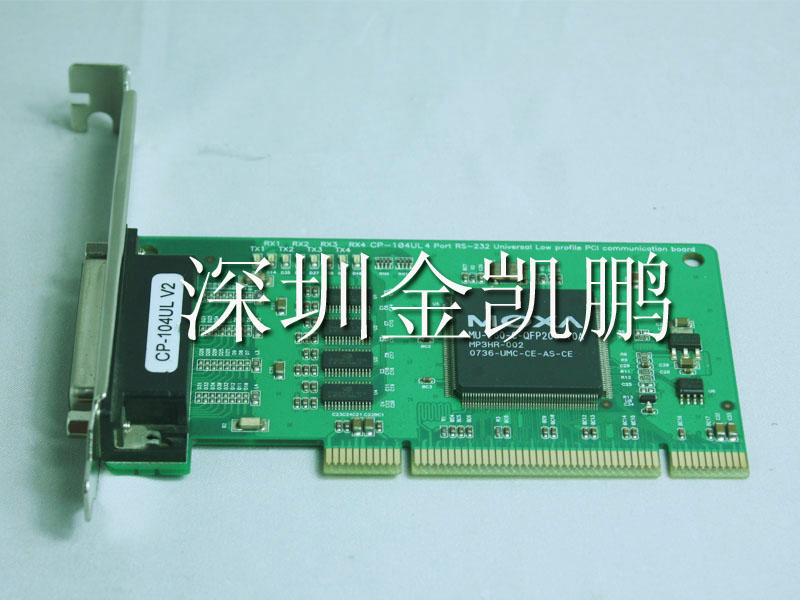

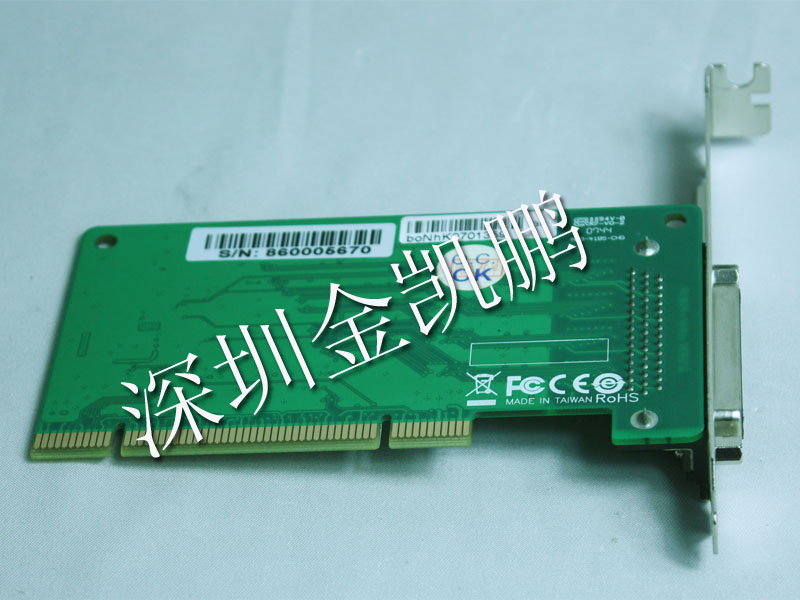

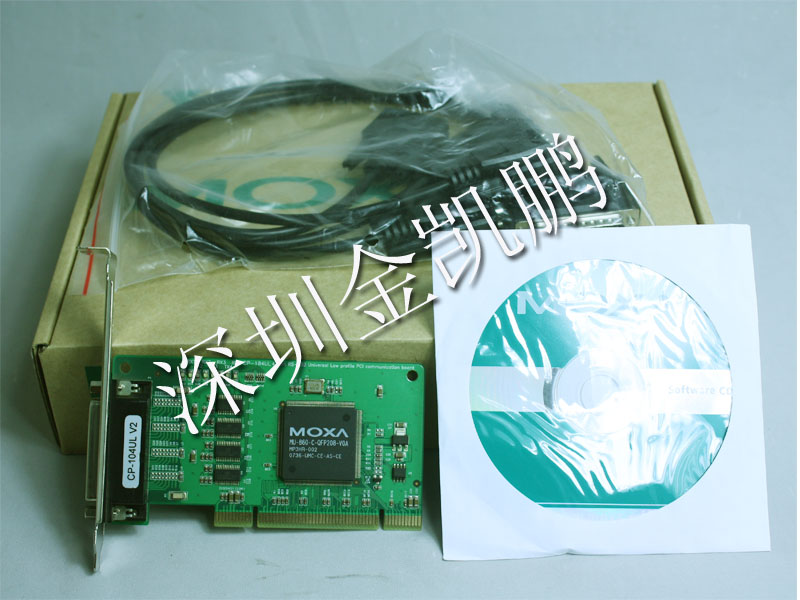

MOXA 多串口卡 CP-104UL V2

MOXA CP-104 通用 PCI 系列可滿足PC 服務器制造商目前大量使用的新式PCI插槽標準。此外，CP-104 通用 PCI 串口卡 可使用在3.3 V和5V的插槽，這使得MOXA卡可實際應用在所有PC 服務器上。 而具備4個RS-232串口的CP-104UL串口卡，可用來連接數據擷取設備或大部份串口設備到PC或兼容的系統上。
特點超過800 Kbps 數據吞吐量，效能全球第一
通用的PCI兼容3.3/5V的PCI和PCI-X
為小型PC提供MD1 低擋板支架多串口通訊卡
支持Windows 2003/XP/2000/98/ME、Linux、UNIX驅動
內建的LED顯示燈讓維修及軟件管理變得容易
單一5 VDC電源需求
串口通訊速率最高可達921.6 Kbps
支持128 byte FIFO驅動程序和內建軟硬件流量控制
內建15 KV ESD 突波保護
產品規格;
硬件
通用控制器：MU860 (兼容16C550C)
總線接口：32位通用PCI
連接器：孔式DB44 (CP-104UL)，RJ45 (CP-104JU)

串口
口數：4
串口標準：RS-232
板數：最大4 / PC

線性保護
ESD保護：板載15 KV
光電隔離：2 KV

性能
速率：50 bps到921.6 Kbps

串口通訊參數
數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配

信號
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

驅動支持
操作系統： Windows (2000, XP/2003/Vista x86/x64,
9X/ME/NT), Windows CE 5.0, Windows XP Embedded,
DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open
Server 5/6, UnixWare 7

機械特性
尺寸：
CP-104UL：64.4 x 120 mm (2.53 x 4.72 in)
CP-104JU：83 x 120 mm (3.27 x 4.72 in)

工作環境
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)

電源需求
電源要求：
CP-104UL：120 mA (+5 V)
CP-104JU：135 mA (+5 V)

按規認證
EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
