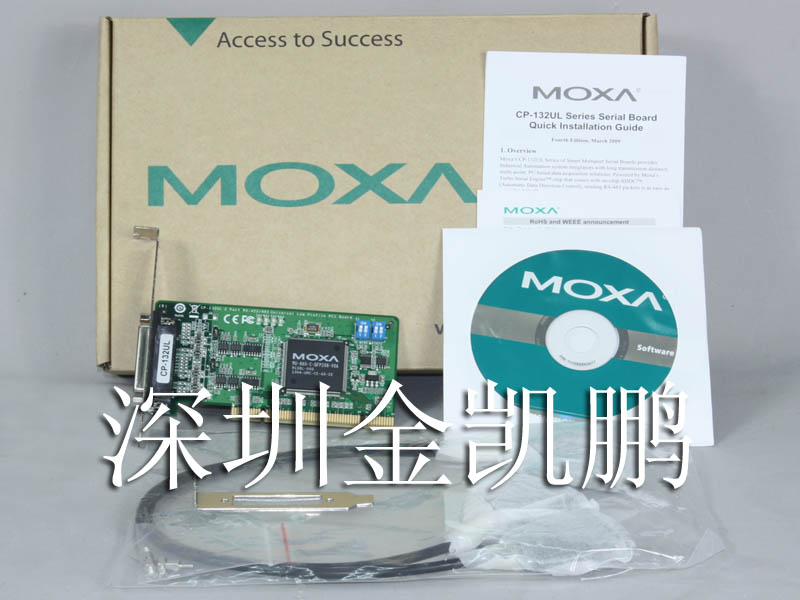

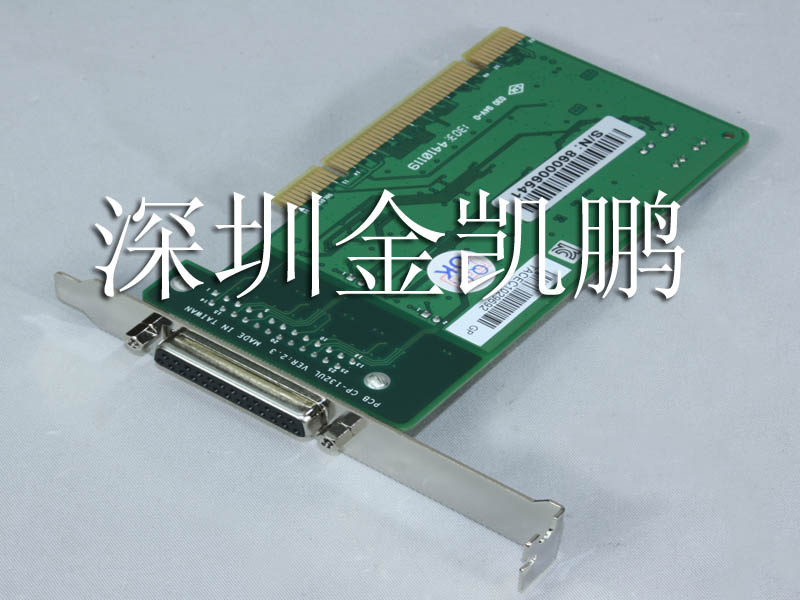

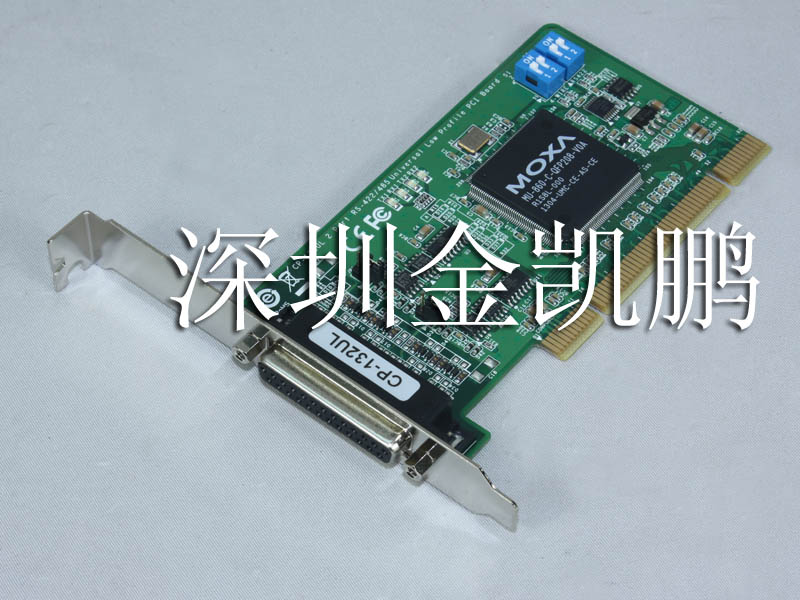

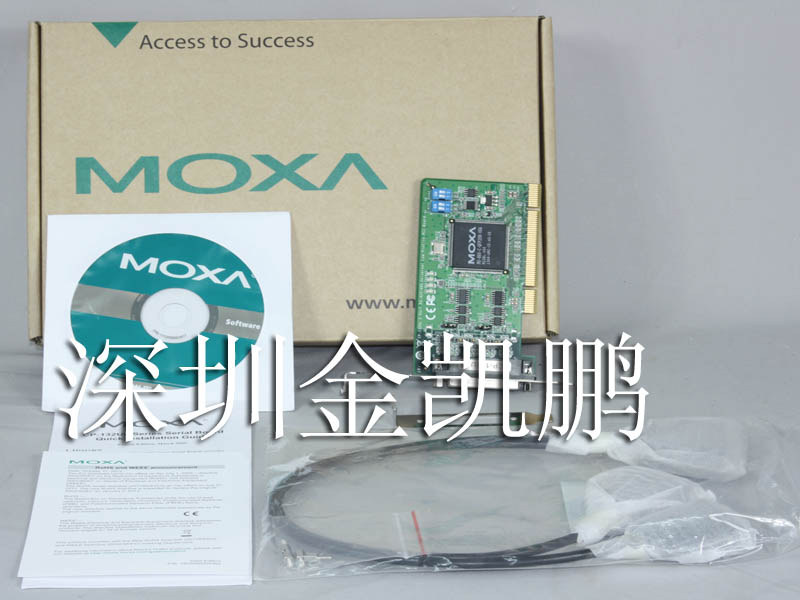

MOXA (摩莎) 多串口卡 CP-132UL

MOXA (摩莎) 多串口卡 CP-132UL簡介
聰明型多串口卡中的 CP-132UL系列是專為工業自動化系統整合遠程控制，基于PC的多點數據采集應用而設計的。

集成芯片的自動數據流向控制應用于精確的RS-485通信
RS-485通信要求對何時發送數據要有精確的時間控制機制。Moxa的Turbo Serial Engine?芯片，加上芯片集成的ADDC?功能使通過CP-132UL發送RS-485數據和使用RS-232一樣容易。

多點RS-485最多可以1.2 km范圍內連接31臺設備
CP-132UL通用PCI多串口卡提供了2個RS-422/485串口，每個端口數據速率可達921.6 Kbps。在RS-485模式下，可以總長1.2km范圍內最多連接31個的RS-485設備。對于長距離RS-485通信，可選的2 KV光電隔離保護 (CP-132UL-I) 防止設備損壞。

頂級的串口技術
20多年來，Moxa一直致力于串口通信技術的研究，研制出了高性能的串口數據處理芯片。CP-132UL和CP-132UL-I板卡采用了被譽為Turbo Serial Engine?的串口芯片，具備128字節FIFO，擁有板載硬件、軟件流控技術和數據突發模式技術，從而使得該款產品真正成為一款具備頂級通信性能的世界級聰明型多串口。

MOXA (摩莎) 多串口卡 CP-132UL支持主流Windows和Linux/Unix驅動
Moxa相當關注當今操作系統的發展趨勢，因此可以及時為產品開發符合主流操作系統的驅動程序。CP-132UL和CP-132UL-I的Windows COM和Linux/Unix TTY驅動通過了可靠、嚴格的測試。此外還支持其他嵌入式操作系統驅動，如Windows XP embedded和WEPOS。

MOXA (摩莎) 多串口卡 CP-132UL特點：
效能最高超過800 Kpbs的數據吞吐量
2串口RS-422/485支持ADDC?接口速率可達921.6 Kbps
2線/4線的RS-485通信距離可達1.2 km
內置的15 KV ESD保護和2 KV光隔保護
128位FIFO和集成芯片的軟、硬件流控
通用的PCI可兼容3.3/5V PCI和PCI-X
針對Mini型計算機的MD1低檔板設計
支持Windows Vista/2003/XP/2000，WinCE 5.0，Linux，Unix
MOXA (摩莎) 多串口卡 CP-132UL硬件
通用控制器：MU860 (可兼容16C550C)
總線：32-bit Universal PCI
連接器：孔式DB25
MOXA (摩莎) 多串口卡 CP-132UL串口
口數：2
串口標準：RS-422/485
板數：最大4 / PC
線性保護
ESD保護：板載15 KV
MOXA (摩莎) 多串口卡 CP-132UL性能
速率：50 bps到921.6 Kbps
MOXA (摩莎) 多串口卡 CP-132UL串口通訊參數
數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信號
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，RTS+(B)，RTS-(A)，CTS+(B)，CTS-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
MOXA (摩莎) 多串口卡 CP-132UL驅動支持
操作系統：Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6
MOXA (摩莎) 多串口卡 CP-132UL機械特性
尺寸：64.5 x 120 mm (2.53 x 4.72 in)
工作環境
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求
電源要求：
CP-132UL：120 mA (+5 V)
CP-132UL-I：490 mA (+5 V)
安規認證
EN55022 Class B，EN55024，EN6100-3-2，
EN61000-3-3，F(xiàn)CC Part 15 Class B
保修期
5 年
