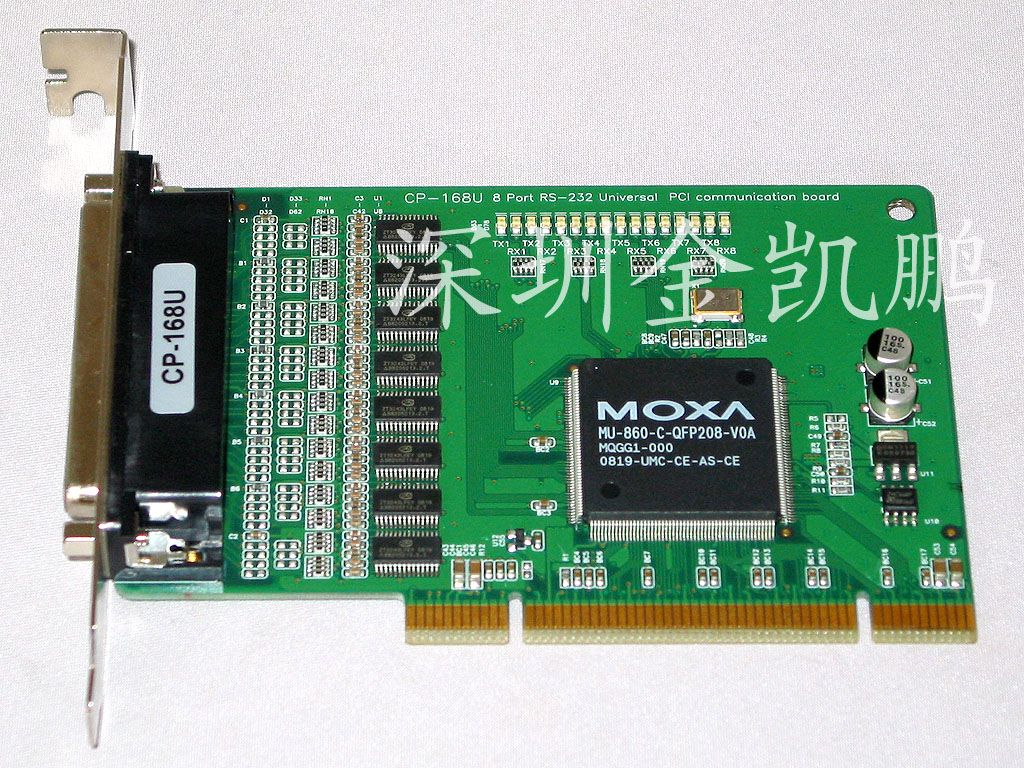

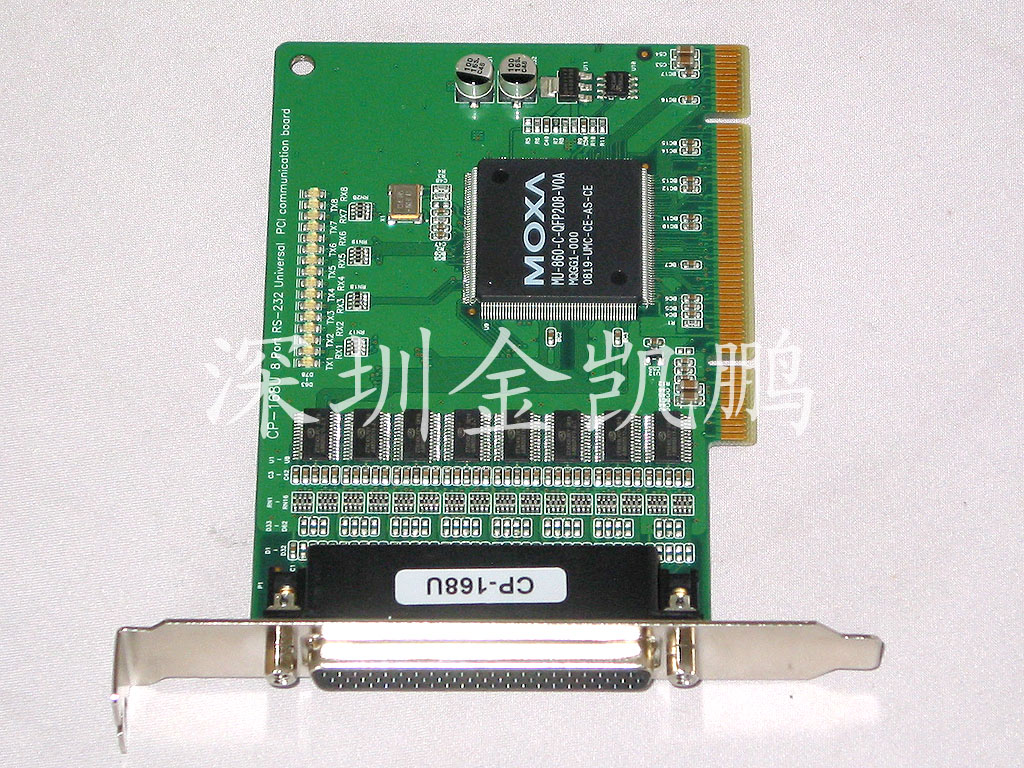

MOXA 多串口卡 CP-168U
MOXA 多串口卡 CP-168U
8口 UPCI卡 RS-232 921.6K 帶15KV突波
簡介CP-168U是一款聰明型通用PCI多串口卡，是為POS和ATM應用而設計的，可以用于工業自動化系統制造和系統集成。CP-168U可以兼容任何主流操作系統，它8個RS-232串口中的每個端口數據速率都可達921.6Kbps，提供全調制解調器控制信號，確保串口外圍設備的兼容性。另外，CP-168U可以在3.3V和5V PCI總線下工作，使多串口卡可以安裝在任何可用的PC或服務器中。
特點效能最高超過700 Kpbs的數據吞吐量
串口通信速率可達921.6 Kbps
128位FIFO和芯片集成的H/W，S/W流控
通用的PCI可兼容3.3/5V PCI和PCI-X
可選不同類型的連接盒/線
支持Windows Vista/2003/XP/2000，WinCE 50，Liunx，UNIX
板載15 KV ESD保護
MOXA 多串口卡 CP-168U
硬件
控制器：MU860（兼容16C550C）
總線：32位通用PCI
連接器：孔式DB62
MOXA 多串口卡 CP-168U
串口
口數：8
串口標準：RS-232
板卡數量：最大4 / PC
線性保護
ESD保護：板載15 KV
光電隔離：帶Opt8F連接頭（必須單獨購買）500 V
MOXA 多串口卡 CP-168U
性能
速率：50 bps到921.6 Kbps
串口通訊參數
數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
MOXA 多串口卡 CP-168U
信號
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驅動支持
操作系統：Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7
機械特性
尺寸：82x 120 mm (3.22 x 4.72 in)
工作環境
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求
電源要求：180 mA (+5V)
MOXA 多串口卡 CP-168U
安規認證
EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
|
