概述:
    AM2-Classic是“尼亞加拉”系列產品之一。
通測 模擬呼叫器 AM2-A
    AM2-Classic是在AM2-A的基礎上,根據一些用戶的要求,將其部分簡化后生產出的大容量呼叫發生器,它具有AM2-A測試器的所有基本功能?？赏ㄟ^(guò)接口經模擬電路直接與用戶交換機或中心局交換機連接,仿真精確控制的呼叫業務負載,是理想的適合于包括負載測試、業務產生、業務路由測試,呼叫特征測試,呼叫完成分析和復合呼叫測試的使用工具。

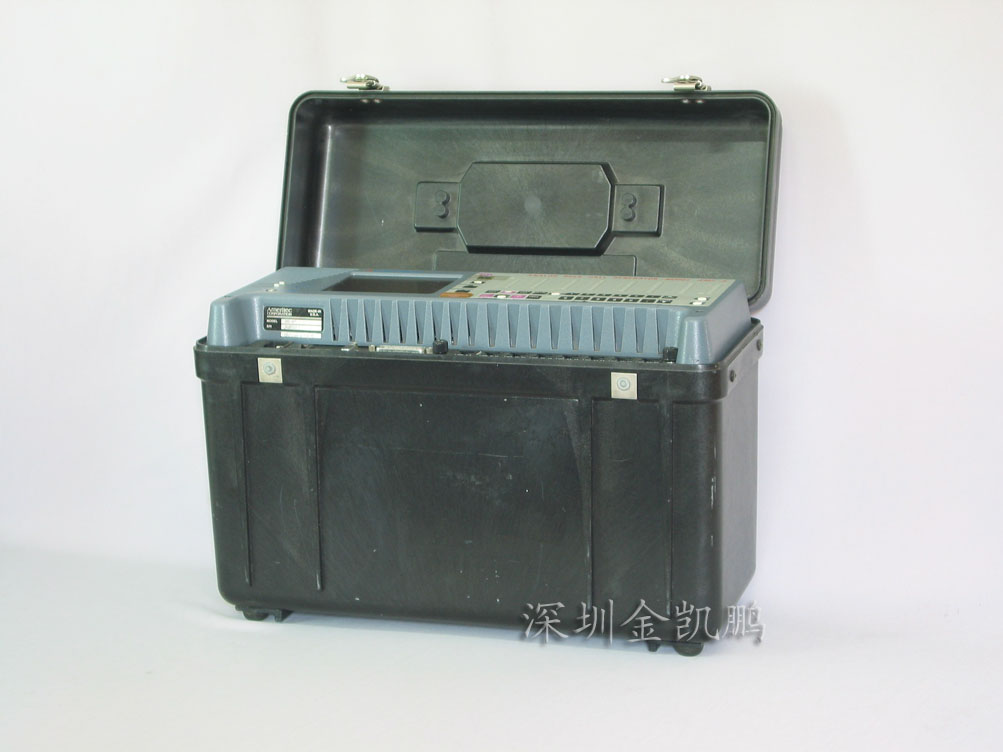

    AM2-Classic經由模擬環路起始線與交換機和PBXS接口。備有64個線接口,視頻顯示,面板鍵和RS232C接口。用戶可以將多達15個AM2-Classic單元設備鏈接到一起,組成巨大容量測試系統。

    儀器重量只有7.3kg,適合便攜現場測試和實驗室架裝環境。是世界上同類呼叫發生器中最小,最方便使用的產品。

    應用:

    現代程控交換系統通常采用公共控制或中央處理結構,因此只須通過負載仿真即可對其進行有效的測試。在大話務量負載情況下。軟件的缺陷,撥號接收器的誤動作以及其它在交換過程中大量的問題都將明顯地體現出來,其結果是導致呼叫路徑錯誤,延遲或非正常的撥號音,中斷通話以至交換機阻塞死機。顯然將這些問題暴露在交換機的研制階段或開通前的驗收測試中比讓其在入網使用后發生要好得多。
通測 模擬呼叫器 AM2-A
    AM2-Classic的設計完美地實現了用于負載測試的各種需要,其可以產生大話務量的呼叫信號,進行呼叫路由測試,呼叫性能測試,呼叫建立分析和復合呼叫測試。

特點:

AM2-Classic測試儀堅固輕便,使用靈活,容易操作。AM2-Classic裝有高分辨率顯示器,儀器操作全部菜單驅動。使用4個菜單選擇鍵和4個光標(箭頭)鍵引導菜單。用戶可以使用前面板上的鍵現場阻態、控制儀器,進行各種測試。與被測交換機的連接通過儀器前面的16個RJ-45連接器實現。前面板上的多色LEDs一目了然地指示各線裝態--不同的顏色指明某線掛機/摘機狀態,該線是始發還是終接呼叫,是否存在故障。呼叫可以以隨機或同步操作模式產生。

    具有音量控制的機內揚聲器可用于在線監聽一或二線的工作情況。前面板立體聲耳機扦口也可用做外部音頻監聽，使用時一線接入左聲道，任意另一線接入右聲道。

    AM2-Classic系統中的每一線具有自己的信號發送和語音路由確認電路,相互獨立,無共享資源,所以呼叫容量只受限于被測交換機。
通測 模擬呼叫器 AM2-A
    通用性:

在過去,大多模擬呼叫器只涉及產生中心局或用戶交換系統的基本業務負載,而對于現代數字交換系統可以使用的復合用戶呼叫特性缺乏測試能力。AM2-Classic的呼叫情況全部可由用戶編程,具有像基本單向業務,呼叫轉換或測試復雜的用戶呼叫特征功能。儀器提供有出廠前寫好的符合標準呼叫情況的呼叫源程序,包括有呼叫轉換。用戶可以通過計算機建立或改寫源程序,進行

    某些特殊測試。

    可編程性:

    AM2-Classic具有高度用戶可編程性,這是所有AM2“尼亞加拉”系列產品所共有的性能。

    用戶測試稱為“呼叫程序”。呼叫程序由控制呼叫次序的呼叫源程序和在程序中可以變化使用的賦值參量組成。儀器中的各線有各自的呼叫程序,所有各線的呼叫程序可組合成呼叫程序組,以方便測試使用。

儀器的呼叫程序組編輯器可一目了然地識別所占用的呼叫線路,是否存在使用沖突以及各呼叫程序所選用的測試類型。
通測 模擬呼叫器 AM2-A
鏈接:

單元設備可以鏈接到一起增加線測試能力。在鏈接配

置中,可以使用單一終端或計算機實現多達15個鏈接單

元的控制(遙控)。也可以連接一臺打印報告使用的打印

機。各AM2-Classic鏈接單元的打印輸出報告可由用戶

定義的“單元識別”區分。
通測 模擬呼叫器 AM2-A
統計報告:

AM2-Classic集中各線詳細統計,其可在顯示器上查看,

也可由外部的串行打印機打印。報告和打印的統計信

息量可以由用戶控制安排,結果按列成表。用戶有選擇

列數和各列內容的靈活性。

報告還可以每小時或半小時或一刻鐘自動打印。全部

統計打印輸出包括各統計類別的系統匯總。

實時故障在其發生時同時顯示或打印,詳細統計自動累

計。故障顯示可以翻回查看最近的100個故障情況。每

一個故障列出故障類型,故障所在線路,簡短說明和故障

產生的確切時間。
通測 模擬呼叫器 AM2-A
前沿技術:

AM2-Classic具有多處理器結構,從而保證其呼叫容量

不受使用線數和用戶選擇完成的測試條件影響。

高速微處理器和數字信號處理器(DSPs)的延伸使用使

AM2-Classic具有通用、精通和快速的測試性能。所有

音調檢波器基于強有力的數字信號處理器,永不需要校

準。AM2-Classic最終會成為新一代交換系統優秀的測

試工具。

每一線由三個“局域”DSPs為其服務,進行呼叫過程音識

別,產生數字信號,并在通話建立后對語音路徑進行驗證

。

選擇和附件:

600Ω線卡選擇:標準的AM2-Classic線卡為900Ω線路

。P/N25-0139。

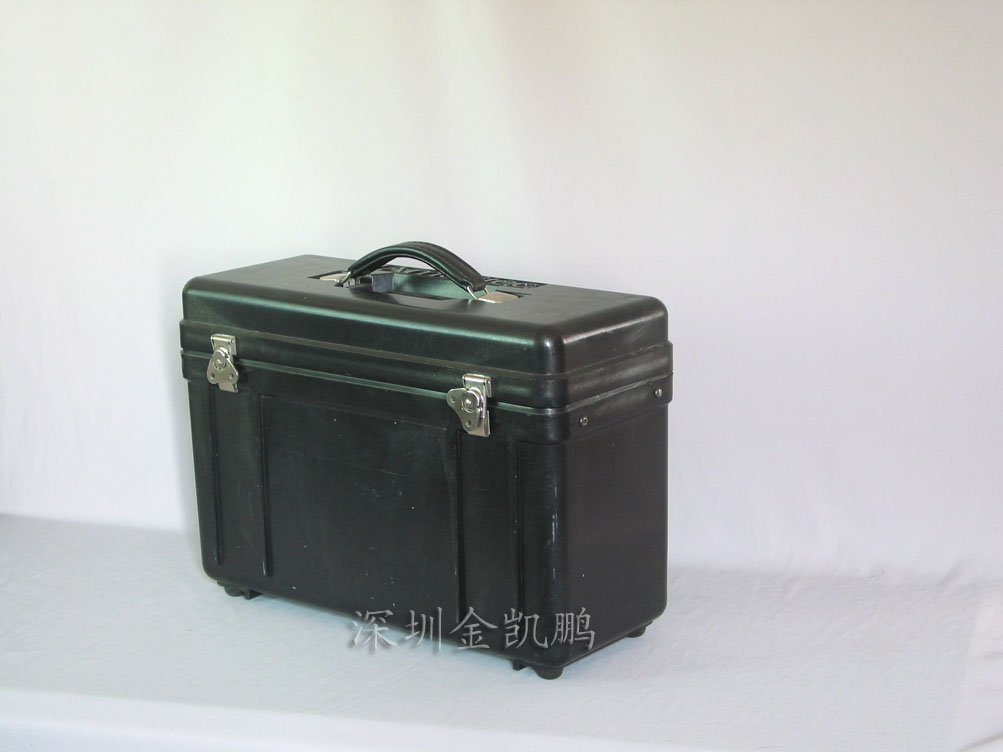

攜帶箱選擇:為安全商業運輸使用,可裝入1臺或2臺

AM2-Classic及成套電纜和使用手冊。P/N87-0002

架裝工具選擇:AM2-Classic使用架裝工具可以架裝進

標準19英寸機架。P/N85-0046



AM2-Classic 產品技術規格




AM2-A 系統

能力:64線

所有線可以始發或終接呼叫

呼叫容量:18000確認呼叫/小時(DTMF撥號,音調識別確

認,32對線)

鏈接:最多15個AM2-Classic單元

最大配置,不超過270000確認呼叫/小時

線型:環路起始(二線)

脈沖和DTMF撥號

900Ω(600Ω選件)

系統起始模式:同步

隨機

故障發生響應:繼續

呼叫停止

設備故障停止

音調檢波器

音調檢波器全部基于數字信號處理器(DSPs)

呼叫過程檢波器:每線一個接收器

檢測:撥號音,占線,重?fù)?振鈴,監視,閃爍信號

路由確認接收器:每線一個接收器

頻率范圍10～2500Hz

準確度:1%,±10Hz

靈敏度:0dBm～-24dBm

響應時間:12.5ms

數字發生器

數字串長度不限

撥號脈沖發生器:可編程撥號速度1～999pps

撥號占空比:1～99%

交錯時間:1～999ms

可編程發生器:每線一個數字發生器

撥號碼:MFR1,MFR2,DTMF

預設電平:各音-9dBm

預設頻率:標稱值±0.005%

可編程性:各線對各頻率分量以1dB步進，在0～

-50dBm電平內單獨編程

可編程頻率范圍:多頻率分量標稱值上下12.5%,0.1%步

進

音調發生器

產生64種可選音調,包括10個已編程單音信號,用于從以

三音時序編碼的每一側發送線識別

編碼表:0:1025Hz,1:1150Hz,2:1275Hz,3:1400Hz

4:1525Hz,5:1650Hz,6:1775Hz,7:1900Hz

8:2025Hz,9:2150Hz



打印輸出～呼叫統計

機內貯存數據并可顯示或打印

手動報告:各線呼叫統計

全部線匯總

各線自動報告

始發線
終接線

呼叫(嘗試)次數 呼叫成功次數
被呼叫次數

延遲的撥號音次數 無撥號音次數
完成呼叫次數

無警告音次數 無語音路由確認次數
用戶碼報告次數

遇占線信號次數 無應答信號次數


振鈴超時次數 平均撥號音延遲次數


平均后置撥號延遲次數 用戶碼報告次數


實時故障報告:發生時顯示或打印

貯存最近100個故障情況

故障情況包括:類型,所在線,發生時間

故障類型分為:慢撥號音

無撥號音

無警告音

路由確認失敗

無應答信號

振鈴超時

占線

用戶碼報告

呼叫程序,源文件和線型

呼叫程序組數量:4組,貯存在非易失發生存貯器中

源文件數量:6個

呼叫程序數量:480個,存貯器駐存

線型數量:最多4種

性能:呼叫程序參量可從前面板鍵盤或經由遙控加以改

變

隨機提供通用測試源文件

一般特性

顯示:高分辨點陣圖形能力

顯示格式:40字符/行,16行

用戶界面:菜單驅動,窗口方式

設備狀態;LEDs:指示功能變化,設備運行狀態(起始,結

束)

線狀態:基本AM2-Classic單元64LEDs

線狀態顯示 暗:線閑置,綠:始發線摘機

黃:終接線摘機,紅:線障礙

鍵板:29鍵,4軟鍵

音頻監聽:立體聲輸出(600Ω)和內部揚聲器,兩個音量控

制調節通道電平.

RS232C/V.24端口:兩個串行口(主和輔),三線全雙工

電源:50W,90～264VAC,50～60Hz

尺寸:43.0CM長×18.5CM寬×29.5CM高

重量:8.2Kg

特點:

AM2-Classic測試儀堅固輕便,使用靈活,容易操作。

AM2-Classic裝有高分辨率顯示器,儀器操作全部菜單

驅動。使用4個菜單選擇鍵和4個光標(箭頭)鍵引導菜單

。用戶可以使用前面板上的鍵現場阻態、控制儀器,進

行各種測試。

與被測交換機的連接通過儀器前面的16個RJ-45連接

器實現。

前面板上的多色LEDs一目了然地指示各線裝態--不同

的顏色指明某線掛機/摘機狀態,該線是始發還是終接呼

叫,是否存在故障。呼叫可以以隨機或同步操作模式產

生。

具有音量控制的機內揚聲器可用于在線監聽一或二線

的工作情況。前面板立體聲耳機扦口也可用做外部音

頻監聽，使用時一線接入左聲道，任意另一線接入右

聲道。

AM2-Classic系統中的每一線具有自己的信號發送和語

音路由確認電路,相互獨立,無共享資源,所以呼叫容量只

受限于被測交換機。
