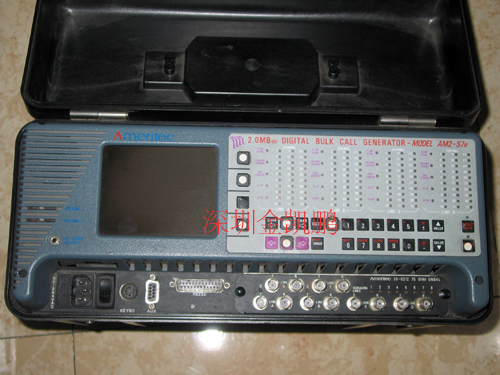

美國通測 7號信令中繼呼叫器 AM2-S7E

通測 7號信令中繼呼叫器 AM2-S7E是Ameritec AM2“尼亞加拉”大容量呼叫發生器系列中的產品,用于共路信令數字中繼,可進行大容量呼叫負載測試。該產品使用模擬用戶懸掛仿真在線SSP功能,包括8條SS7鏈路上的SS7信令,確認交換的正確與否,并可在4條PCM語音/數據中繼線上進行完整呼叫。

AM2-S7E提供4條1.544Mbps數字中繼,每一中繼具有24個語音/數據通道。AM2-S7E提供4條2.048Mbps數字中繼,每一中繼具有30個語音/數據通道。語音/數據通道可以用語音音調或位錯率應力(BERT pattern)方式測試。每臺儀器具有8條56Kbps或64Kbps的信令鏈路。

測試儀器輕便堅固(7.5kg/16.5磅)并裝有視頻顯示,鍵板,RS232C接口和外部鍵盤連接器。對于大呼叫量使用,可以最多將15臺儀器鏈接在一起使用。

AM2-S7E應用：

SS7網絡或網絡中部件的測試常常由于難于產生一實際或摸擬的網絡環境而變得非常復雜。靈活的SSP或是終端工作站的仿真常是完成測試的一個必要條件。

AM2-S7/AM2-S7e可以測試各種SS7網絡的部件,包括SSP、STP和SCP;也同時支持測試寬范圍智能網絡(IN)應用。

AM2-S7和AM2-S7e是在SS7系統中用于負載測試,業務產生,路由測試,呼叫特征測試和呼叫建立分析的理想工具。該儀器由其特有的可編程性、便攜性和高性能綜合特點,很適合于交換機的開發,回歸測試,產品測試和現場安裝中使用。

特點:

AM2-S7和AM2-S7e測試儀堅固輕便,使用靈活,易于操作,同其它AM2"尼亞加拉"系列測試儀一樣具有高分辨率場致發光顯示。儀器操作全菜單驅動,使用4個菜單選擇鍵和4個光標(箭頭)鍵引導菜單。用戶可以使用前面板上的鍵板和可選外部鍵盤進行測試設置、編程和操作儀器。

儀器前面現場安裝模塊上通過8條信令鏈路與被測交換機相連。多種接口(T1,E1,V.35,DS0A)模塊可以選擇使用。4條語音/數據中繼與被測交換機的連接也通過現場安裝模塊上的連接器實現?？梢允褂镁哂懈鞣N類型的物理連接器,包括阻抗平衡和非平衡的連接器。

前面板上的多色LED燈一目了然地指示每一中繼線中每一通道的狀態。不同的顏色指明通道摘機/掛機狀態,是主叫還是被叫通道正在工作,通道是否有故障。呼叫可以同步、隨機、手動或交錯模式產生。

機內揚聲器或外部耳機具有兩個獨立的音量控制，可以用其同時監聽兩個通道的活動。

AM2系統中的每一通道具有自己的信令和語音路經確認線路,沒有共享源,因此呼叫量只受限于被測交換機。

信令協議:

菜單可選協議使AM2-S7和AM2-S7e適合于各種不同的世界范圍SS7協議。各通道協議獨立編程，最多同時可以使用8種不同的協議。

AM2-S7和AM2-S7e備有標準SS7協議。Ameritec公司具有不斷更新的國際協議庫。在個人計算機上可使用軟件工具修改或建立新的用戶協議。

通用性:

以前,大多數模擬呼叫器只涉及產生中心局或用戶程控交換系統的基本業務負載,復雜呼叫過程的開發和回歸測試一般使用線路數目有限的專用用戶開發系統完成。AM2產品系列首先實現了在眾多線路上產生大容量業務負載的同時進行復雜呼叫特征測試。

呼叫過程可完成由用戶控制，可以包括基本單向業務，呼叫反向或復雜用戶呼叫特征測試。AM2設備隨機提供有工廠寫好的包括呼叫反向的具有標準呼叫過程的源文件,用戶可很容易地增加用于附加特征測試的源文件。

可編程性:

和其它AM2“尼亞加拉”系列產品一樣,AM2-S7和AM-2S7e具有高度的用戶可編程性。

用戶測試稱為“呼叫程序”，呼叫程序由控制呼叫次序的呼叫源文件和其中可變化使用的賦值參量組成。測試設備中的每一通道可以有獨自的呼叫程序。用于多中繼和多通道測試的“呼叫程序”可進行編組，以便于編程或自動測試。即便在設備運行測試當中，用戶也可以改變AM2中的呼叫參量和源文件。所有呼叫程序貯存在非易失性存貯器中并可以由計算機存取。

呼叫程序組編輯器可以一目了然地區分所使用的通道,是否存在任何通道使用沖突,以及每一呼叫程序所選用的測試類型。

Ameritec提供一些滿足通用測試需要的源文件。用戶可以考貝和編輯這些源文件，很容易地建立測試交換機呼叫特性的新源文件。呼叫源文件可以在AM2中修改(使用外部的字母數字鍵盤),也可以使用計算機修改。呼叫參量由用戶輸入，源文件可以提供參量所需求的預設值。

統計報告:

AM2可以在設備上的顯示器顯示或在外接串行打印機上打印集中的詳細統計報告,其結果成列表。用戶可以選擇列數和每一列的內容。報告可以手動打印或每小時、半小時、一刻鐘自動打印。統計打印輸出包括系統總計和通道總計。

實時故障在產生時可以同時顯示和/或打印。實時故障屏幕顯示可以翻回重看最近的100個故障。每一故障分為故障類型,所在通道,簡要說明和故障發生的確切時間。

遙控:

AM2-S7和AM2-S7e可以由RS232或以太網接口遙控。通過RS232口最多可以鏈接15臺儀器進行打印或遠控。以太網端口可由“Telnet”對話控制。每臺AM2的報告輸出由用戶定義的“單元識別”區分,打印在各個報告的開頭。

前沿技術:

AM2“尼亞加拉”產品具有多處理器結構,從而保證呼叫容量不受使用通道數量和用戶選擇完成的測試條件影響。

SS7信令鏈路由專門的共路信令處理器支持,其負責所有信令的鏈接。通過呼叫程序參量，用戶可以選擇8條鏈路中的任意一條實現呼叫。8條鏈路可由全部語音/數據中繼共享。

高速微處理器和數字信號處理器(DSPs)的延伸使用使AM2-S7和AM2-S7e測試儀器通用,精確和快速。所有音調檢波器基于強有力的數字信號處理器，永不需校準。AM2最終會成為下一代交換系統的測試儀器。

每個通道由4個“局域”DSP支持識別帶內呼叫過程音、數字，并在連接建立后確認語音路經。每個局域DSP可同時服務于一個語音/數據中繼中的所有電路交換語音通道。

該測試儀器的開放式結構不僅使其與當前的測試需要兼容，而且還可以做無淘汰升級，適應新的開發需要。在未來年代，AM2-S7和AM2-S7e會繼續成為滿足共路信令傳送(CCS)的測試平臺。

選件和附件:

輸入連接器模塊：提供各種現場安裝模塊,可以用來滿足不同的物理線路接口。

語音、數據中繼接口選件包括T1(AM2-S7)和E1(AM2-S7e)。信號傳送鏈路接口包括T1(AM2-S7),E1(AM2-S7e),V.35和DS0A。

攜載箱：用于安全商業運輸使用，可裝入1-2臺單元測試設備、成套電纜和使用說明書。P/N87-002。


架裝工具：使用架裝工具選件P/N 85-0046可以將AM2-S7e架裝進19英寸標準機架

AM2-S7/AM2-S7e技術規格





信令傳送鏈路

每臺測試設備8條56/65k SS7信令傳送鏈路

模塊接口選件包括:2×T1 1.544Mbps(AM2-S7)

2×E1 2.048Mbps(AM2-S7e)

8×V.35 56/64Kbps

8×DS0A 56Kbps

使用語音/數據電路中的時隙支持全關聯鏈路

語音/數據電路

AM2-S7:4條T1 PCM線,每線24路語音/數據電路,總共96路

AM2-S7e:4條E1 PCM-30/PCM-31線,總計124路語音/數據電路

PCM接口

PCM時鐘可取自內部源或由任何一線提取

模塊接口選件：平衡阻抗100Ω或120Ω.Bantam連接器

非平衡阻抗75Ω,BNC連接器

AM2-S7: AMI或B8ZS線編碼,D4或ESF幀格式

AM2-S7e:HDB3線編碼.CRC4可選

呼叫量

AM2-S7:48,000確認呼叫/小時

AM2-S7e:60,000確認呼叫/小時

鏈接

通過RS232口連接,可以鏈接多達15臺AM2系統。由以太網可以控制多臺AM2

信號傳送協議

AM2-S7:層1,Bellcore Q.702.

層2,Bellcore Q.703.

層3,Bellcore Q.704.

Bellcore Q.761到Q.766 ISUP信號傳送協議.

AM2-S7e:層1,CCITT Q.702

層2,CCITT Q.703

層3,CCITT Q.704

CCITT Q.761到Q.766 ISUP信號傳送協議

BTNR 167

不同地區的TUP

語音/數據電路上的X.25鏈路訪問協議平衡(LAPB)

8種信號傳送協議狀態表

語音/數據電路確認

分組交換數據:X.25數據包

電路交換語音:10個用戶可選的發送唯一通道識別單音信號,也可使用64個用戶可選單音

電路交換數據:56Kbps或64Kbps通道的511和2047位錯率測試(BERT)應力方式

語音路由功能

檢波器:音調檢波器全部基于數字信號處理器(DSPs)

呼叫進程檢波器:每通道一個.檢測撥號音,占線,重?fù)?回鈴音

頻率測量:每通道一個接收器,測量10～2500Hz頻率范圍內的單音信號頻率,精度1%,±10Hz.響應時間,12.5ms

數字接收器:每通道一個,解碼MF R1,MF R2或DTMF數字

數字發生器:每通道一個.撥號MF R1,MF R2或DTMF數字.可編程電平(0dBm～-50dBm)和頻率偏置(±12.5%)



打印輸出

呼叫統計

手動報告:每一通道的呼叫統計和所有線路的匯總在儀器內部貯存,并可以顯示或打印

自動報告:呼叫統計可以每小時,半小時或一刻鐘自動打印.打印輸出的各列內容可由用戶選擇

對于各主叫通道:

主叫次數,呼叫成功次數,慢起始次數,無起始次數,無警告次數,呼叫占線次數,無應答次數,振鈴超時次數,平均撥號音延遲,平均后置撥號延遲,用戶碼報告次數(可編程)

對于各被叫通道:

被叫次數,完成被叫次數,用戶報告次數(可編程)

實時故障報告

故障在其產生的同時顯示和/或打印,最近的100個故障被貯存,每個故障報告列出故障類型,所在通道簡短說明和發生時間.

故障類型分為:慢起始,無起始,無警告,無應答,振鈴超時,占線,用戶碼報告(可編程)和協議產生值

運行模式

同步起始呼叫

隨機起始呼叫

交錯起始呼叫

故障時繼續呼叫

故障線停止呼叫

故障系統停止呼叫

呼叫程序

四個呼叫程序組

最多480外呼叫程序

呼叫源程序可使用外部鍵盤在儀器內編輯,也可在PC機上編輯并加載到儀器

呼叫程序參量可使用儀器前面板上的按鍵加以改變

隨機提供標準源文件

用戶控制和指示器

平板場致發光(EL)顯示,40字符/行,16行

用戶介面:菜單驅動,窗口式

LED指示器:指示每一個通道的主叫,被叫和故障情況

面板鍵:29個.包括功能鍵,光標鍵,數字鍵,起始和結束鍵

外部鍵:PC機兼容

音頻監聽:使用內部揚聲器或外部頭戴耳機監聽兩個通道

RS232C/V.24端口:兩個串行口,主口和輔口,三線全雙工.供打印輸出,遙控和鏈接使用

以太網絡端口:由以太網(10個基本終端)遙控

電源:50W,90-264VAC,50-60Hz

尺寸:可運輸塑料機箱,(430mm×185mm×295mm)

重量:接近16.5磅(7.5Kg)
