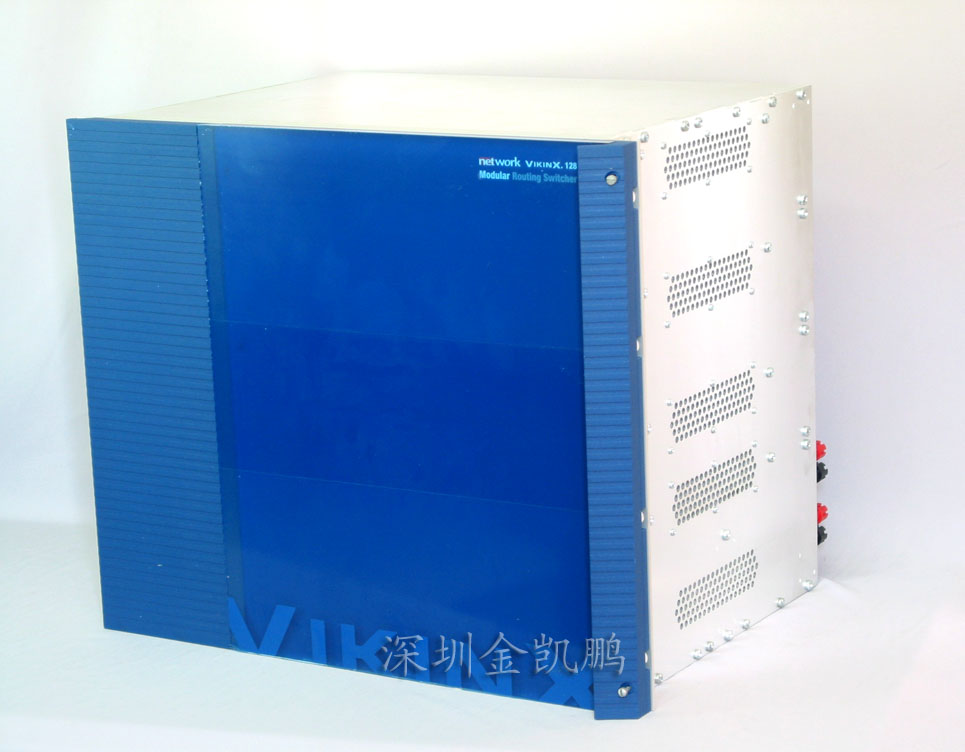

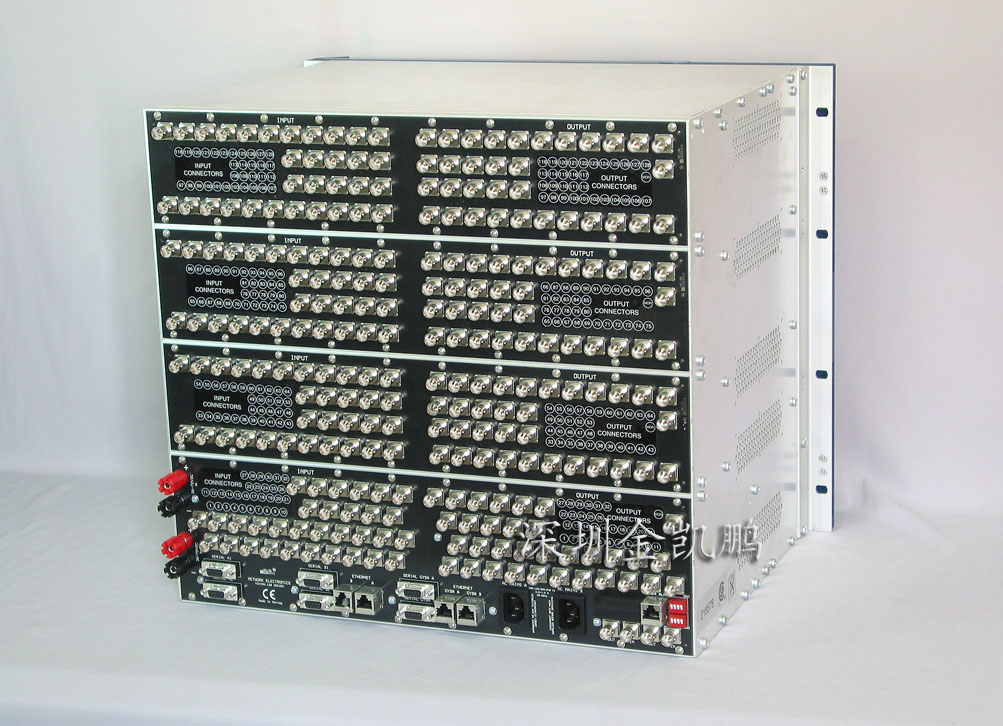

Nevion VD128M SDI 數字視頻矩陣
VD128M SDI 數字視頻矩陣 性能參數:
信號輸入
信號標準： SMPTE 259M
碼率： 19.4Mbps~540Mbps
視頻接口： BNC插座
匹配阻抗： 75歐姆
反射損耗： >15dB(5-540MHz)
電纜均衡： 0~300米 (Belden 8281)
信號輸出
視頻接口： BNC插座
信號幅度： 800mVp-p± 10%
信號極性： 非倒相，與輸入一致
阻抗： 75歐姆
反射損耗： >15dB(5-540MHz)
同步信號輸入
同步輸入數量： 2個標準輸入，在冗余模式下，2個輸入同時送給2個Syscon-128
接口： BNC插座，環通
阻抗： 75歐姆
反射損耗： >40dB(100kHz-5MHz)>35dB(5-10MHz)
信號格式： NTSC或 PAL制式的黑場信號或符合 SMPTE-274M/SMPTE-276M標準的的HD信號
信號幅度： 標稱 1Vp-p
場選擇： 奇數場/偶數場可選
同步調整范圍： 0~20行，步長 1行
VD128M SDI 數字視頻矩陣 控制接口
串行端口： 2個 RS-232/422/485接口在標配 Syscon128上2個RS-232/422/485接口在冗余Syscon128上
接口： DB9，母座
VD128M SDI 數字視頻矩陣 以太網端口： 1個 10M/100base-T接口在標配 Syscon128上 1個 10M/100base-T接口在冗余Syscon128上 1個 10M/100base-T接口在標配GYDA128上 1個 10M/100base-T接口在冗余GYDA128上
接口： RJ-45
VD128M SDI 數字視頻矩陣 電源
交流 范圍： 90-130VAC/180-254VAC,可切換,50-60Hz,300W
接口： 每個電源均通過IEC320電源接直流 范圍： 36-72VDC, 300W
報警 電源報警：繼電器觸點
接口： RJ-45
制冷方式： 內部強制風冷
VD128M SDI 數字視頻矩陣 報警界面
板卡邊沿LED顯示，RS-232/422/485公開協議，由GYDA128提供的SNMP代理和WEB界面顯示。狀態信息隨輸入信號的狀況而變化，各路信號的EDH信息可以疊加在一路輸出監看。
VD128M SDI 數字視頻矩陣 物理尺寸
483x400x340mm
VikinX.128 是Network Electronics ASA 推出的最新的128x128 模塊化矩陣，它具有緊湊的機箱，完全熱插拔結構，全部處理板均通過前面板拆裝，背板無有源活動部件，內置雙電源以及全冗余控制系統。
最小規格為32x32，可以通過增加32x32 模塊來逐步擴展到128x128。通過GYDA 控制卡，提供了TCP/IP 界面和SNMP 代理等先進的控制方式，對矩陣的各項重要參數進行全面監控和日志記錄。
眾所周知，VikinX的小型矩陣具有低功耗的優點，這一點很重要。Network Electronics 的128x128 SD/HD-SDI矩陣仍然驕傲地做到功耗最低。這樣在應用中既減少了電量消耗也降低了冷卻的開銷。
VikinX.128 的SDI 版本支持碼率19.4Mbps-540Mbps，HD-SDI 版本支持碼率19.4Mbps-1485Mbps。SD 和HD 可以在同一個機箱中混用。在推出串行數字矩陣的同時，Network Electronics 也推出了一個符合歐洲嚴格標準的128X128模擬音頻矩陣。VikinX.128 采用完全熱插拔結構，全部處理板均通過前面板拆裝，背板無活動部件。
第三方控制接口
VikinX 128 配備了完善的第三方控制接口以便于借助第三方軟件對其進行控制。首先，Network Electronics的THOR矩陣管理系統可以控制大多數第三方的矩陣。這意味著您可以繼續使用現有的其它廠商的矩陣或控制軟件，而絲毫不會影響到VikinX 128 在您的系統中的出色表現。
創新設計的控制面板
配合VikinX.128 的設計中，Network Electronics 推出了允許用戶通過標準的LAN鏈路和以TCP/IP方式來連接控制面板和矩陣。這種創新的設計使得用戶可以用三個控制面板構造出多種自定義切換方式的用戶使用界面，以適應您的靈活應用。利用SCK（軟件設置按鍵）功能，您可以方便的下載眾多的矩陣交叉點操作。THOR友好的圖形界面設計讓您對軟件設置輕松掌控。通過EPC（可擴展面板設計）面板連接功能，您可以選擇三種控制面板并加以有效的組合。經由EPC的連接，不同的控制面板在VikinX 128的控制母線上被合為一體。我們的產品遠不止這些。您可以利用CSD（自定義界面設計）功能規劃最符合您需要的控制界面，去掉那些無用的按鍵，創建新的功能模塊，為您提供最為專業的應用環境。
高可靠性與冗余設計
VikinX.128 針對高密度交叉點、高可靠、易維護以及低功耗等應用要求優化設計，每個VikinX 128 都具有負載共享式的冗余電源，風扇也采用冗余設計，轉速由控制系統監控，風扇連同其相應的模塊一起更換，無需額外的風扇模塊。矩陣控制器Syscon128和SNMP/WEB網管控制器GYDA128均提供冗余操作。內部用于控制器與交叉點板之間通訊的RS422母線完全采用雙路備份方式，這樣即使一個矩陣控制器發生嚴重故障， 也不會影響對VikinX 128 的正常操作。通過冗余控制器，您可以將一個完整的矩陣邏輯拆分為兩個獨立控制的64X64子矩陣。這兩個子矩陣可以使用不同的控制協議。
VikinX 128 矩陣是基于9RU機架設計的模塊化產品。功能電路板，系統控制，電源模塊，接口板卡全部被安置在9UR 的機箱中。
32x32 矩陣(xx3232M)的標準配置包括：
*1個于所選信號格式對應的交叉點(X-point)卡
*1 個電源模塊
以下為需要另外訂購的必選件：
*1 個Syscon-M128(每個矩陣必需的系統控制卡)
* 兼容VikinX 8X8 至64X64 緊湊型矩陣
*支持第三方接口
選件：
* 冗余備份電源模塊
* 冗余Syscon-M128 模塊
* 一個或雙備份GYDA128 模塊
* THOR-M 矩陣管理系統
|
