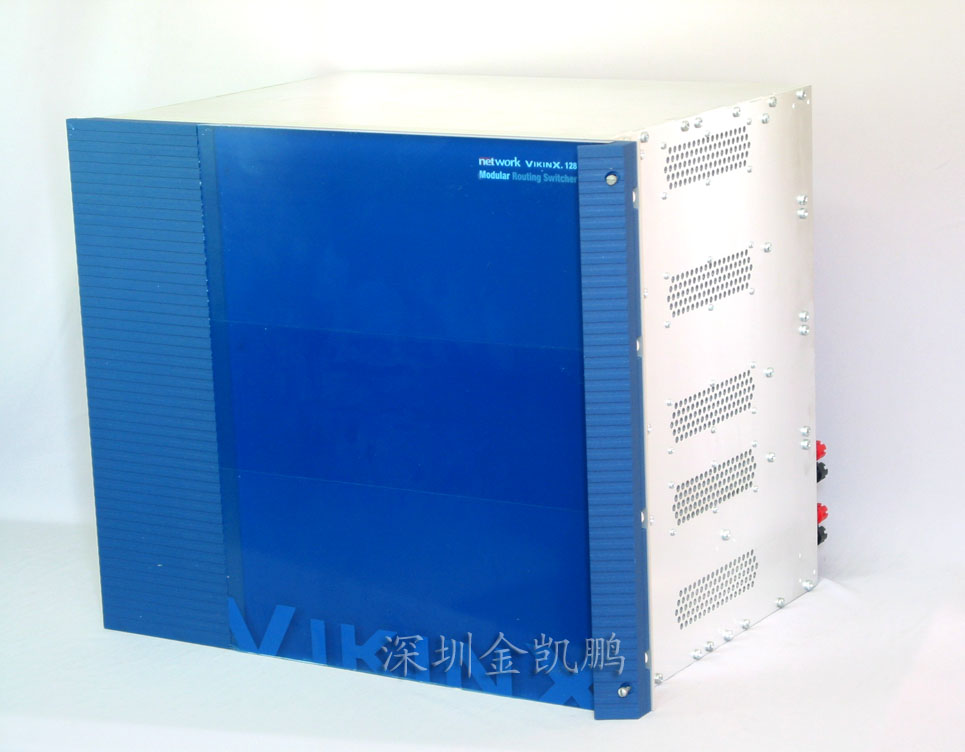

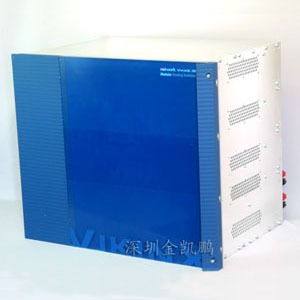

Nevion VD3232 SDI數字視頻矩陣

Nevion VD3232 SDI數字視頻矩陣是一款專門為數字演播室、數字播出系統等性能要求苛刻的作環境而設計的場逆程切換的32x32 SDI 數字視頻矩陣。

Nevion VD3232 SDI數字視頻矩陣具備廣播級指性能和質量， 支持最高達5 4 0 M b p s 數據碼率， 所有輸入端口都提供自動纜均衡。運用S M D 技術的高性能電路確保矩陣的高性能表現。

Nevion VD3232 SDI數字視頻矩陣通過內置的RS-232 接口，用戶可以應用我們的功能豐富的THOR 矩管理系統軟件來控制矩陣系統?？刂瓶偩€技術允許將本矩陣與A3232 或AD3232 音頻矩陣單元連接而成一個音頻/ 視頻聯動(AFV)矩陣；同時，可以通過一個或多個VikinX 遙面板控制矩陣。V i k i n . 3 2 矩陣的另一個獨到的特點是，通過改變尾板上的DIP 開關，以方便地將Nevion VD3232 SDI數字視頻矩陣配置成以下幾種不同規格的矩陣：
32x32 串行數字視頻 1 層
16x16 串行數字視頻 2 層
10x10 串行數字視頻 3 層
8 x 8 串行數字視頻 4 層

工藝先進，廣播級指標
碼率最高達540Mbps
270Mbps 4:2:2 分量信號
143Mbps NTSC 復合信號
177Mbps PAL 復合信號
DVB/ASI碼流信號
輸入自動電纜均衡
自動斷電記憶
可分割成若干子矩陣
RS-232 接口
NCB 控制總線
碼率：143Mbps ~ 540Mbps
V I T 輸入： 復合視頻1Vpp,

同步頭300mV, 75 歐姆
輸入數量：32
輸入均衡 ： 自動均衡達到300m
（Belden 8281）
輸出數量：32
阻抗： 75 歐姆
反射損耗：>18dB (10MHz-270MHz)
信號幅度： 標稱800mV
上升/ 下降時間：典型值700ps

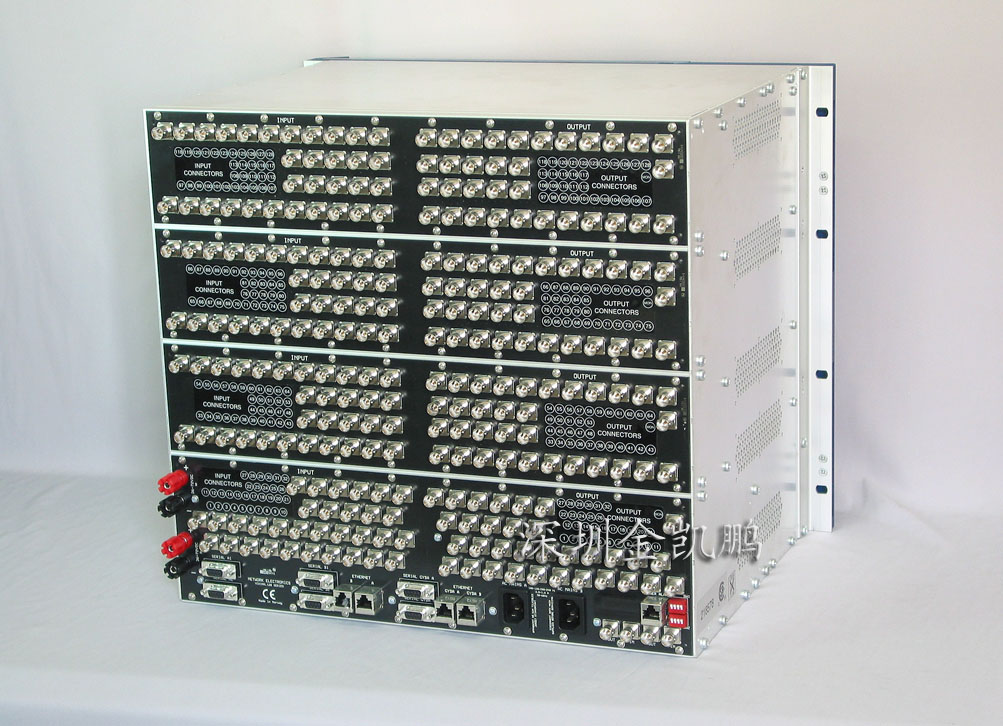

視頻接口：BNC
交流電源： 外部供電100-260VAC
直流電源： +5V, DB9 公座
物理尺寸：483x132x100mm
(19”, 3RU)
產品規格： 32x32 (143 ~ 540Mbps), 3RU
訂貨代碼：VD3232
DVB-ASI
