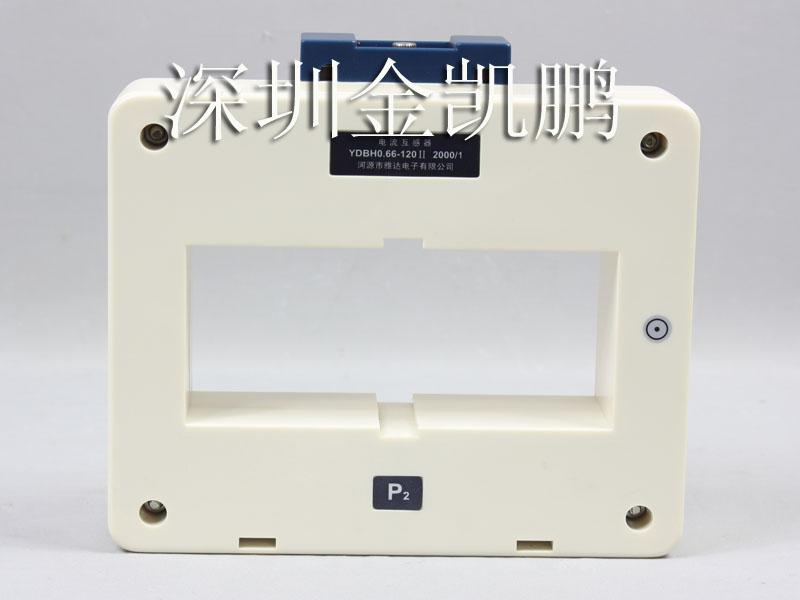

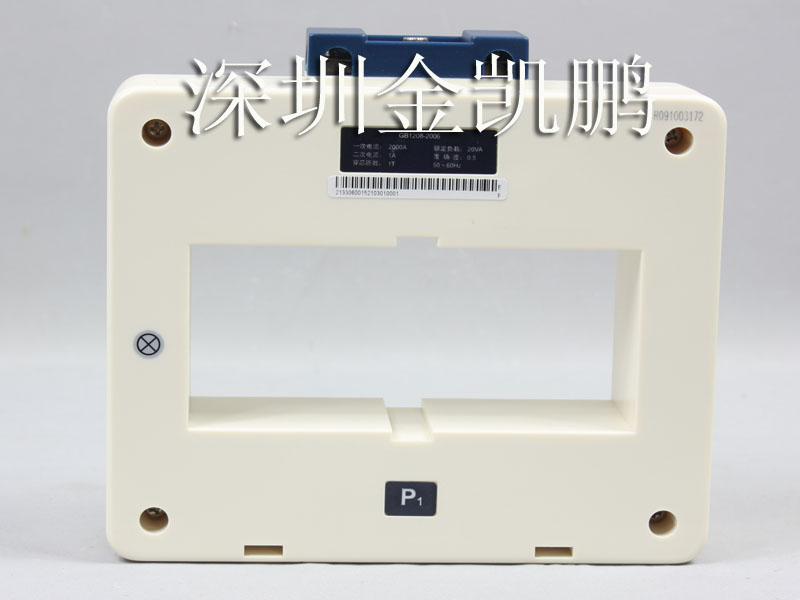

YDDA(雅達） 低壓電流互感器 YDBH0.66-120II

?

?

產品特點
■一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級；
■所用鐵芯經過高真空熱處理，性能優良，精度穩定；
■外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀；
■安裝方便，可采用彎片固定，壓盤固定；
■性能符合GB1208-1997《電流互感器》技術標準。

?

性能指標
■準確度：1%、0.5%、0.2%
■一次電流：5A～5000A
■二次電流：5A
■隔離耐壓：AC 3.0kV/1min
■環境溫度：－30℃～70℃
■海拔高度：≤3000m ■　相對濕度：10%～95%
■結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式
■外殼材料：阻燃塑料(白色)
■隔離：一次對二次對外殼

?

注意事項
■互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值；
■產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2；
■測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷；
■互感器在運行中嚴禁二次開路。
