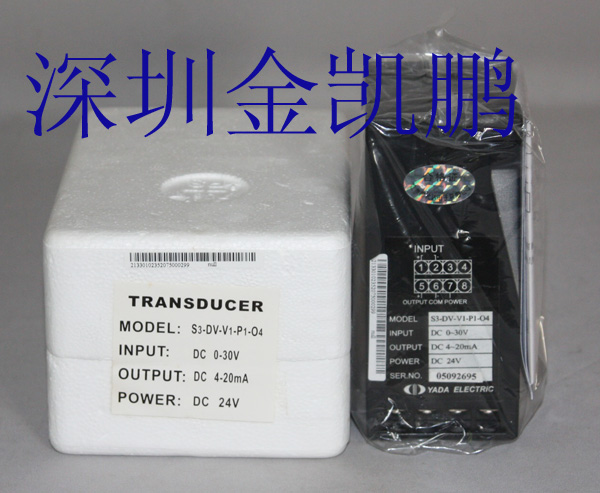

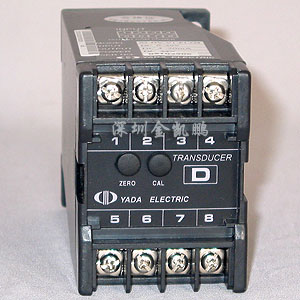

雅達 電壓變送器 YDE-DV  (S3-DV-V1-P1-04)

型號：YDE-DV  (S3-DV-V1-P1-04)

名稱：直流電壓變送器
輸入：DC 0～30V
輔助電源：DC 24V±15%
輸出：DC 4～20mA
通信基站、計算機機房的電力監控重點推薦S3系列產品，型號為：YDE-DV  (S3-DV-V1-P1-04)

三、功能與特性
    將被測信號變換成一電壓，經HCNR200/201/線性光耦直接變換成一個與被測信號成極好線性關系并且完全隔離的電壓，再經恒壓（流）至輸出；采用計算機輔助設計、原理簡單、線路設計精練、可靠性高、安裝方便
四、典型應用
    廣泛應用于電信、電力等領域，尤其適用于工業過程控制
五、常規說明

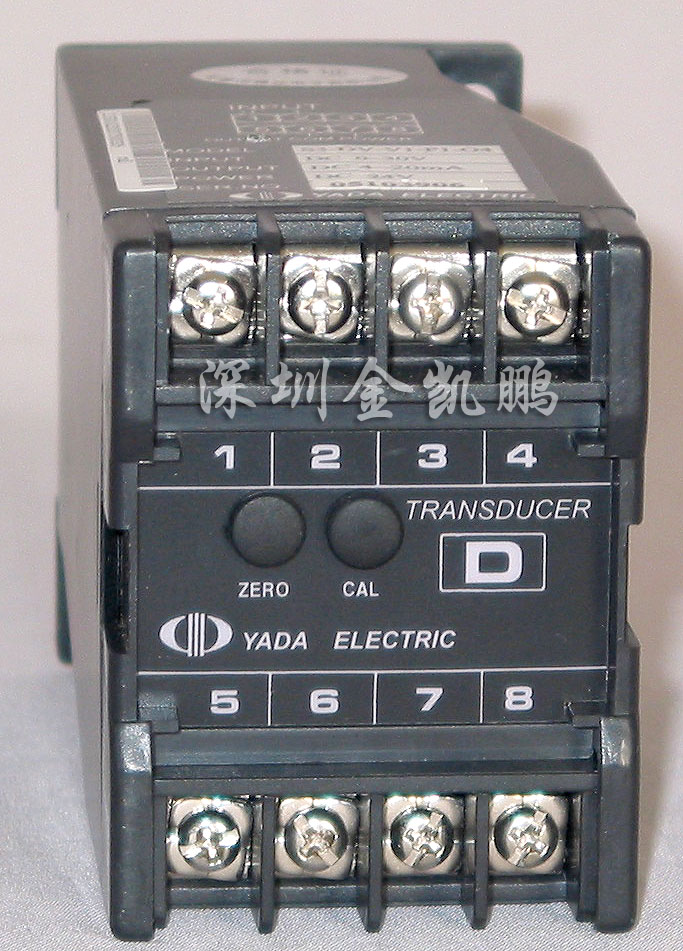

  ★　結構：前面板接線
　★　外殼材料：阻燃塑料(黑色)
　★　隔離：輸入/輸出隔離或輸入/輸出/電源相互隔離
六、輸入及輸出
■　輸入 電 流 0～75mV，0～100mV，0～±75mV，0～±100mA，0～20mA，4～20mA…
         電 壓 0～5V，0～30V，0～60V，0～300V，0～450V，0～600V等
         過載能力 電流：1.5倍連續 20倍1秒
         電壓：2倍連續
■　輸出 直流電流：4～12～20mA,0～20mA,4～20mA
         負載電阻：≤650Ω（電源≥24V時）
                   ≤300Ω（電源DC 12V時）
         直流電壓：0～5V，1～5V， 1～3～5V，0～2.5～5V
         負載電阻：≥2KΩ
七、安裝
◆ 工作溫度：－10～50℃
◆ 工作濕度：10～90％ (無凝露)
◆ 裝配： DIN導軌安裝（35mm）和螺釘固定（M4×12）

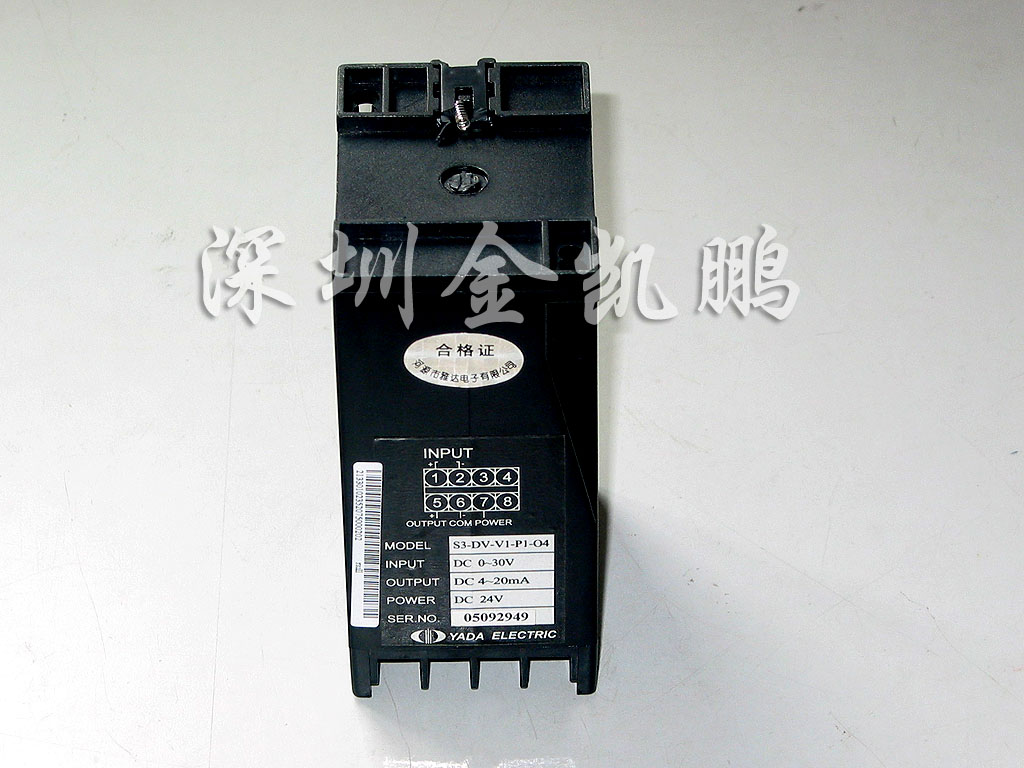

◆ 端子分配：見接線圖
八、性能指標
★　準確度：0.2％ 0.5％
　★　長期工作穩定性：＜0.2%（年）
　★　工頻耐壓：AC2kV/min.1mA
　★　絕緣電阻：≥20MΩ（DC 500V）
　★　沖擊電壓：5kV（峰值），1.2/50μs　
　★　響應時間：≤100ms
　★　電源功耗：≤1VA（DC 24V時）
　★　貯藏條件：溫度：－40～70℃ 濕度：10～95％（無凝露）
　★　執行標準：QB/441600 17 079－2001
