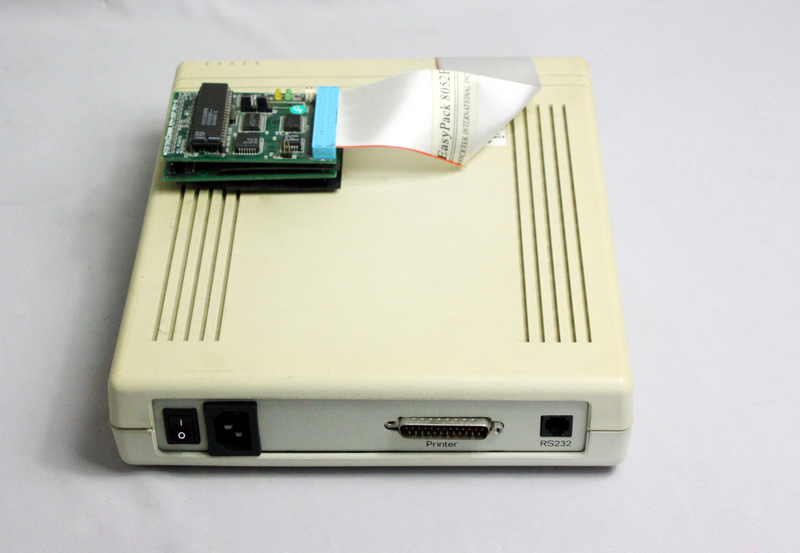

MICETEK EasyPack/S 8052F 產品簡介：單片機專業用仿真器，高性能仿真存儲區，實時硬件斷點，實時追蹤記錄功能，新一代的源程序調試器CodeCruiser ，支持標準8031/32/51/52/54/58 微控制器。
MICETEK EasyPack/S 8052F硬件系統規格
? 業界唯一Serial/Parallel Port雙界面?zhèn)鬏斣O(shè)計
? 可支持5V / 3V微控制器
? 完全即時模擬，最高模擬速度可達40MHz
? 提供自我診斷測試功能
? 可通過軟體升級Firmware
? 可更換ICE Cable，以支持特殊51MCU
MICETEK EasyPack/S 8052F硬件性能 - 仿真存儲器
? EasyPack系列，可支持128K仿真存儲器( 64K ROM + 64K RAM )
? EasyPack/S系列，可支持320K仿真存儲器( 256K ROM + 64K RAM )
? EasyPack/U系列，可支持1088K仿真存儲器( 1M ROM + 64K RAM )
? 對映解析度達128 Bytes
? 按下列屬性進行對映：
Overlay / Overlay Read only ： 仿真存儲器 可讀寫或只讀
Target / Target Read only ： 目標板存儲器 可讀寫或只讀
Guard ： 禁止讀寫區
Combination / Combination Read only ： RAM/ROM 混合使用 可讀寫或只讀
? 目標處理器可完整保留本身的存儲器和I/O空間
MICETEK EasyPack/S 8052F硬件性能 - 單步操作
? 可針對原匯編碼或C語言進行 Single Step
? 可做 Cycle Step，執行后顯示地址總線、數據總線、周期狀態、介面狀態及外部追蹤位等資料
MICETEK EasyPack/S 8052F硬件性能 - 硬件中斷
? 所有程序空間均可設定執行斷點
? 允許 2 總線斷點 ( EV1、EV2 )，1個外部觸發輸入中斷點 ( EV3 )
MICETEK EasyPack/S 8052F硬件性能 - 即時追蹤記錄功能 ( Real-time Trace )
? 可追蹤記錄資料：深 32K Frame，寬 40 Bit
? 包括16位地址總線、8位數據線、3位CPU狀態、5位外部追蹤點、8位I/O口狀態 (I/O口可選 )
? 可設定 On / Off 追蹤功能
? 可過濾追蹤記錄的信息，有效利用32K 的深度
MICETEK EasyPack/S 8052F硬件性能 - 復合中斷觸發追蹤
? 共有 2 級觸發層次
? 每個層次可為單一事件，或?yàn)?Ev1、Ev2 和 Ev3 的邏輯組合
? 提供事件計數 ( Event Count ) 功能
? 可透過外部觸發輸入端 ( ETI ) 與外部觸發輸出端 ( ETO ) 同步信號
MICETEK EasyPack/S 8052F硬件性能 - 執行時間可測
? 執行時間可透過內建的定時器測出 ( 最大長度36.4小時，最小單位為1毫秒 )
源程序調試器—CodeCruiser
CodeCruiser為C51或兼容單片機在Windows操作系統下運行的中文版集成開發環境，用于C51源程序（匯編或C語言）級調試。CodeCruiser支持：源程序的調試、斷點設置、單步、宏單步，全速運行、查看存儲器內容、編輯存儲器、查看和編輯寄存器、單行匯編、添加寄存器至變量窗口、添加存儲器到變量窗口、變量窗口編輯變量和寄存器或存儲器、追蹤、觸發和過濾等諸多功能。
MICETEK EasyPack/S 8052F源程序級調試
? 基于Windows的調試環境
? 支持多種下載格式：Intel hex, OMF-51, UBROF, IEEE695
? 支持工具鏈：BSO/Tasking, IAR, Keil/Franklin and 2500AD
? Watch窗口中支持局部變量
? CPU寄存器可配置
? 對同一程序可進行源程序,匯編語言及混合模式調試
? 提供菜單條提示
? 在存儲器窗口中可修改存儲器內容
? 右鍵提供快捷菜單
? 提供用戶定義的宏功能
? Watch窗口中支持C表達式
支持列表：
EasyPack 8052F 系列, 主機可搭配不同ICE Cable與Firmware以支持多種標準/變形52MCU.
主機:
? EasyPack 系列，可支持64K ROM
?EasyPack/S 系列，可支持256K ROM (4 Banks)
? EasyPack/U 系列，可支持1M ROM (16 Banks)
ICE Cable (簡稱 ICB):
標準 51 系列..... 12 clock / machine cycle
Turbo 51 系列...... 4 clock / machine cycle
特殊 51 系列
選配附件:
? DIP (40 pin) to PLCC (44 pin) Adapter
? Conver 2051 - 支持4051 / 2051 / 1051用
|
