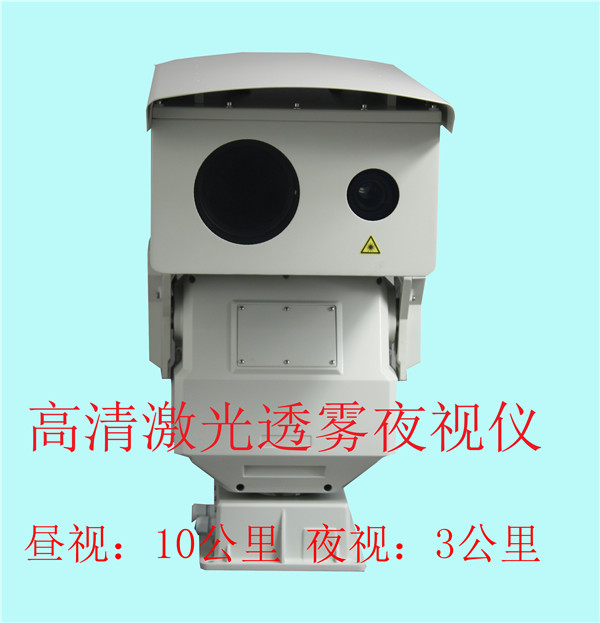

遠距離全高清透霧激光夜視儀
日間10KM 夜間3KM

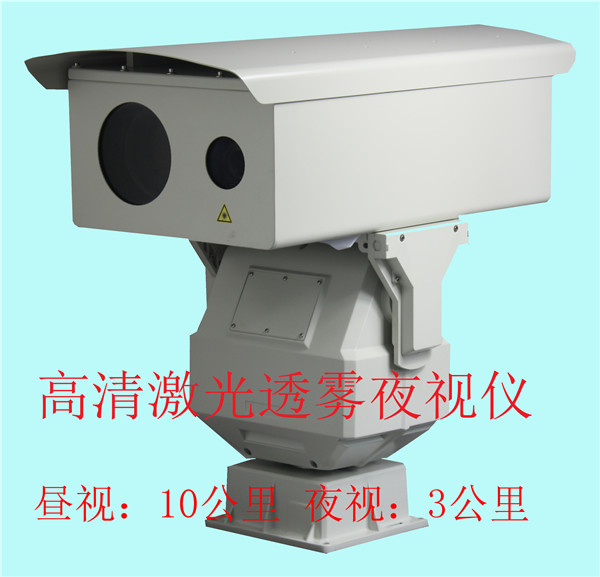

YS3081HVT-D60全高清遠距離透霧激光夜視儀
產品簡介
高清遠距離透霧激光夜視儀YS3081HVT-D60產品介紹
遠距離透霧激光夜視儀作為高性能監控產品，云臺和外殼都選用高強度鋁合金材料，整體采用抗強風結構設計，具有掉電自鎖功能，運行平穩等特點，此款產品具有可靠變速，360度水平連續旋轉，自動掃描，自動巡航，蘋果皮掃描，360度步進掃描，守望，OSD菜單等功能。適用于對大面積區域的監控，可實現高端產品的流行功能，目前可廣泛運用于森林防火，海岸邊防，跨河（海）大橋，高速公路等重要領域。
高清遠距離透霧激光夜視儀YS3081HVT-D60功能：
預置位：預先存儲的包含云臺坐標和鏡頭焦距、聚焦等參數的一組數據所對應的空間位置。
預置位功能是云臺能將當前狀態下云臺的水平角度，垂直角度和攝像機鏡頭等位置參數存儲到非易失性存儲器中，需要時可以迅速從非易失性存儲器中調用這些參數并將云臺和攝像機鏡頭調整至所記錄的位置，操作者可方便快捷地通過控制鍵盤等設備設置及調用預置位。
高清遠距離透霧激光夜視儀YS3081HVT-D60產品性能：
自動掃描：云臺在兩個固定點或兩個設定點之間按一定速度云臺水平往返運動的過程。
預先設置左限位（視角邊界）和右限位（視角邊界），可實現云臺在左右限位區間內往復巡視，巡視速度可采用編程方式先行設定。
自動巡航：云臺按照一定順序，一定時間間隔循環調用預置位的過程。
自動巡航功能是指通過預先編程，將某些預置位按要求的順序編排到自動巡航的隊伍中，只需一個命令就可讓云臺自動地按設定的預置位順序，并以設定的時間間隔往復不停地運動。通過在各個重要位置設置預置位，可以實現云臺在預置位間的自動巡航。
蘋果皮掃描：蘋果皮掃描功能是預先設定左下邊界和右上邊界，可實現云臺從左下邊界到右上邊界內“弓”形圓周路線掃描。每條速度、垂直步長以及停留時間可設。
360度步進掃描：360度步進掃描功能是預先設定一個起始位，可實現從起始位逆時針?biāo)讲竭M(jìn)式旋轉。每條速度、步進角度和停留時間可設。
守望：當云臺待機時間到設定值時，可自動運行調預置位，自動巡航，自動掃描，蘋果皮掃描，360度步進掃描等功能。
給云臺設置一種功能（如：一個重要的預置位，1條自動巡航路線、1條自動掃描路線、1條蘋果皮掃描，1條360度步進掃描等），云臺在待機狀態下保持預先設置的待機時間后自動執行調用此功能。亦有將守望位成為守望。
高清遠距離透霧激光夜視儀技術參數
型號 YS3081HVT-D60
適用范圍 晝視10km 夜視3km
攝像機 日本池野OK-305DN透霧彩色日夜型攝像機
◆超級靈敏度感光器件1/2〞SONY Exview HAD CCD ；
◆DSP數字信號處理器，根據環境光線感應自動從彩色模式切換到黑白模式，
通過鏡頭紅外線檢測器，攝像機提高了黑白模式的穩定性及紅外線引起的焦距修正功能；
◆機械式切換紅外線濾鏡，保證夜間超高靈敏度的紅外線吸收能力；
◆水平高解析度彩色模式540TVL，黑白模式600TVL；保證了攝像機日夜24小時拍攝清晰的圖像；
◆最低CCD感光度彩色模式0.02LuxF1.2，黑白模式0.003LuxF1.2；10倍慢速快門提升靈敏度功能；
◆自動黑電平調整和輪廓校正功能，灰度等級達到135級標準，有效地解決除霧；
◆逆光補償功能BLC；
◆自動/手動白平衡方式；
◆動態噪聲抑制功能，信噪比≥52dB；
◆內同步INT，Linelock交流線鎖相同步，HV同步鎖定；
◆AES自動電子快門模式，Manual手動快門選擇；
像 素 H.264視頻編碼 1920×1080
攝像機分辨率 彩色540 電視線/黑白600電視線
攝像機最低照度 彩色0.02LX；黑白0.003LX
攝像機成像器 1/2〞SONY Exview HAD CCD
鏡頭焦距 12.5-750mm（25-1500mm）
鏡頭光圈范圍 F3.8-F22 C
鏡頭倍率 60
激光器型號 激光聯動/激光預置位同步鏡頭透霧功能
激光照射距離 JG-LZA3000Y-THW
激光光源照射角度 ＞3000米
激光電源 0.5-24度 連續變化，可遠程電動調節
激光鏡頭特點 兩級電路驅動，恒壓電流，消除浪涌沖擊
選配功能 采用非球面透鏡，針對不同波長激光配紅外增透膜，通透率達99%，手動/電動可調
預置位 80個預置位（預置位精確度0.01°），斷電后不丟失，不偏離
自動掃描 行業V0.0 協議時5條，V1.0協議時8條，其他協議時1條
自動巡航 行業V0.0/V1.0協議時8條，其他協議時1條
蘋果皮功能 OSD菜單下，所有協議均具備8條
360度步進掃描 OSD菜單下，所有協議均具備8條
守望倒計時顯示 具備
守 望 可設1個預置位/1條自動巡航路線/1條自動掃描路線
注：僅限行業V0.0/V1.0協議具備此功能
OSD菜單 具備
水平旋轉角度 0-360度連續旋轉
垂直旋轉角度 -45?-+45?
水平旋轉速度 0.01?-30?/S
垂直旋轉速度 0.01?-15?/S
鏡頭控制 云臺配置鏡頭預置接口
通訊協議 行業V0.0,行業V1.0，Pelco-P,Pelco-D
通訊波特率 2,400/4,800/9,600/19,200 bps
通訊方式 RS-485/RS-422 (可實現轉動角度回傳和角度控制功能)
獨立視頻 1路（可擴展為2路）
繼電器輔助開關輸出 2組（可擴展為4組）
輸入電壓 DC24V±20%
整體功率 160W(峰值)
防護等級 IP66
安裝環境 室外
工作溫度 -10℃- +50℃-
環境濕度 ＜90%RH （無冷凝器、無加熱器情況下）
雷擊浪涌 GB/T17626.5-2008
外形尺寸 長*寬*高：341mm*206mm*390mm
云臺重量 20kg
最大承載 頂載50kg
云臺材料 機身選用鋁合金材料，外殼選用鋁合金材質
護罩材料 冷軋鋼板 20
護罩尺寸 長*寬*高：530mm*320mm*215mm
|
