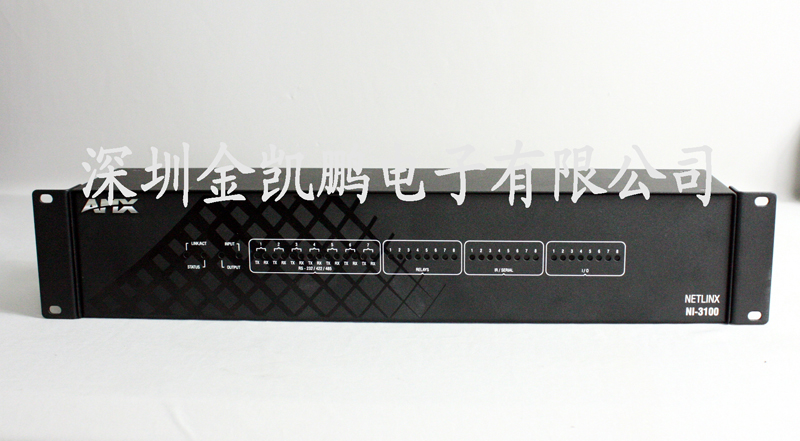

AMX NI-3100 NetLinx 網絡型主控器

概述

AMX NI-3100 NetLinx 網絡型主控器具有能力集成大量設備，可以控制較寬泛的組件，包括音頻/視頻會議，投影機、VCR和DVD播放機、燈光、溫度控制器和在其他更大區域常見的電子設備。在這些技術主導環境下，NI-3100提供了將來擴展的解決方案，并且能增加更多的設備和控制能力。通過超快的處理器、64MB板載RAM 和AMX設備發現的開啟，提供了更高的能力。

AMX NI-3100 NetLinx 網絡型主控器可滿足更大區域或多個房間內更高端的控制和自動化要求。該解決方案的端口和繼電器數量是NI-2000  的兩倍，可提供更高級別的集成控制和自動化功能。

AMX NI-3100 NetLinx 網絡型主控器可集成控制更多的電子設備，如錄像機和  DVD  播放器、投影機、投影屏幕、照明設備以及其它連接的系統。在技術驅動環境中，該解決方案允許將來增加更多的設備，如錄像機和  DVD  播放器、投影機、投影屏幕、照明設備以及其它連接的系統。在技術驅動環境中  ，  該解決方案允許將來增加更多的設備和控制的需求  。

AMX NI-3100 NetLinx 網絡型主控器技術參數

外　　觀：黑色金屬外殼

體積：8.81  cm  x  43.18  cm  x  8.81  cm

電源：700  mA  @  12VDC

內存：CF

閃存  32MB，可升級至  1  GBR  紅外端口

●  8-I/O  輸入/輸出端口

●  8-Relays  繼電器口

●  7-RS-232/RS-422/RS-485  串行端口

AMX NI-3100 NetLinx 網絡型主控器產品特點

●  前面板帶各種控制功能LED燈顯示，來指示設備運作狀態。

●  處理器速度可達257  MIPS。

●  具備ICSNet接口及Axlink數據接口，可連接各種用戶操作界面及擴展盒或擴展卡。ICSNet最遠可傳輸1000英尺，Axlink最遠可傳輸3000英尺。

●  處理器上直接提供True  10/100  baseT  Ethernet  網絡連接口。程序編寫采用嵌

●  入式架構（Embedded），處理器直接提供程序儲存及運算，并提供適當的人機操作界面。不同的主控器之間可相互溝通及控制，以提供系統往后擴展需求。

●  內置網頁服務器Web  Server，支持HTML及JAVA，可將觸摸屏界面變成網頁。使用者只需使用使用IE等網頁瀏覽器，通過Internet互聯網即可實現觸摸屏的所有功能操作。對于HTTP、FTP、TELNET等服務器架構提供高安全性保護，可設定不同的使用者進入頁面的權限。本地控制不受網絡品質影響，且能將網絡連接狀態顯示于觸摸屏上，及自動連接網絡以確保通信。

●  全功能DHCP/DNS支持。

●  程序可由主控器下載到計算機，以提供日后維護及更改。可通過設定密碼保護，

●  防止更改不當。甚至，程序設計師勿需親自到現場，可直接通過以太網絡，利用Internet互聯網傳輸來更改程序的內容。

應用

AMX NI-3100單元理想適用于更大區域的需求或者具備高級控制和自動化特色的多個房間。

AMX NI-3100特色

?         7 個可配置的RS-232 / RS-422 / RS-485 Serial 端口

?         8 個繼電器

?         8 個IR/Serial 端口

?         8 個數字I/O 通道

?         2 個 通訊網絡：AxLink 和以太網（TCP/IP）

?         404 MIPS 處理器速度

?         64 MB RAM

?         256 MB CF（可升級至1G）

?         1 MB 非易失性存儲器

?         AMX Device Discovery 功能開啟

前面板部件

?         LINK/ACT

?         Status：綠色的LED 在控制器在編程和正常通訊時會亮

?         Output:：紅色的LED在控制器傳輸數據、設置通道傳輸數據字符串等等時會亮

?         Input：黃色的LED 在控制器從按鍵按壓、字符串、命令、通道模擬量等等接收到數據時會亮

?         RS-232/422/485 LEDs

?         Relay LEDs

?         IR/Serial LEDs

?         I/O LEDs

?         機架安裝支架：提供安裝選項用于集成控制器，使用安裝套裝（KA2105-01）可以安裝在設備機柜中

后面板連接器

?         RS-232/422/485 (Ports 1-7 )

?         ICSNet 2 個RJ-45連接器用于ICSNet 接口（由ICSNet 卡提供）

?         ICSHub 輸出： RJ-45連接器提供數據至連接在控制器上的Hub（由ICSNet卡提供）

?         Relay （Port8）

?         Digital I/O (Port17)

?         IR/Serial (Port 9-16)

?         編程端口

?         配置DIP開關：設置變成端口通訊參數

?         ID Pushbutton

?         Ethernet Port：RJ-45 端口用于10/100 Mbps 通訊。LED顯示通訊活動、連接狀態、速度和模式信息： - SPD （速度） - 黃色的LED 當連接速度是 100 Mbps時會亮起，10 Mbps時會關閉。 - L/A (link/activity) - 綠色的LED 在以太網線連接并且正確時會亮，接受以太網數據包時會閃爍。

?         AxLink LED

?         AxLink Port：4-pin 3.5 mm 迷你鳳凰頭（公頭）連接器提供數據和電源到外部設備

?         Power Port：2-pin 3.5mm 迷你鳳凰頭（公頭）連接器

環境

散熱（典型的）： 36.9 BTU/hr
