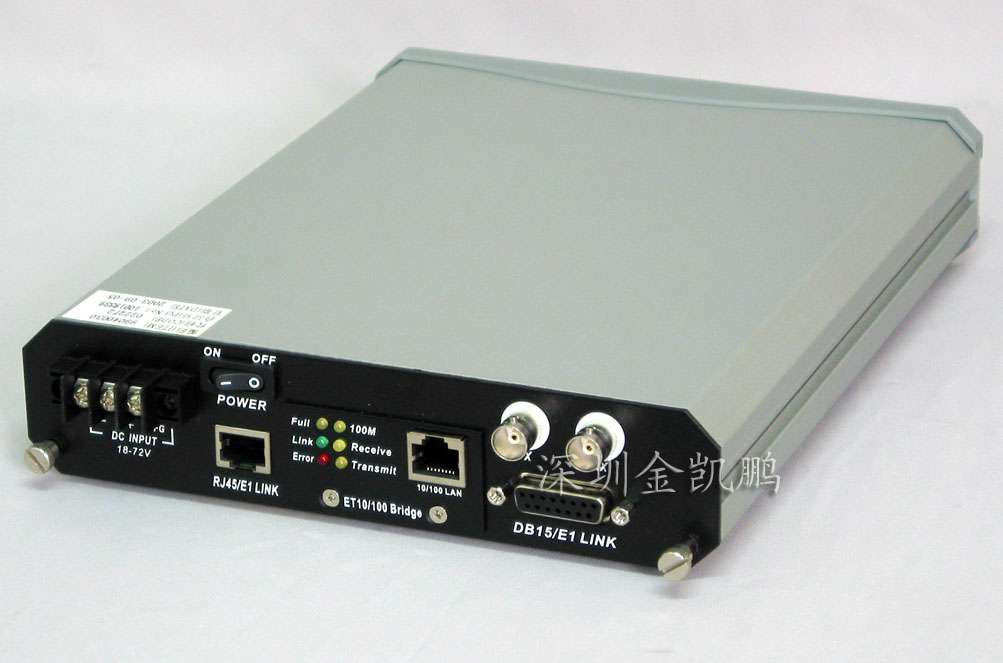

CTC 成幀E1接入設備 ETU01

CTC 成幀E1接入設備 ETU01簡介
　　成幀E1接入設備 ETU01是單端口接入設備,用于E1（非成幀）或FE1（成幀）線路的接入轉換, 支持用戶的數據速率為N×56或N×64Kbps，最高達2.048Mbps，在銅軸電纜或雙絞線上的傳輸時允許最高43dB的衰減，傳輸距離達2km/22AWG。
　　ETU01可在用戶數據和E1信道的任意時隙間做轉換，不用的時隙可插入空閑碼或接收到的相同時隙數據（用于級連模式）。ETU01有多種用戶可更換的數據接口模塊，包括：V.35，X.21，RS-530，RS-449，RS-232，
G.703 64K同向,10/100Base-T網橋, 10/100Base-T路由。
　　ETU01符合所有關于E1線路的國際標準：ITU-G.703, ITU-G.704, ITU-G.706, ITU-G.732, ITU-G.823。具有V.54的診斷功能，可進行在不同點上的本端及遠端環測，用于快速故障隔離。內至511位隨機碼發生器，可執行端對端或環路的比特差錯檢測。環回可由面板上的開關控制也可由DTE設備的V.35或RS530控制。
　　成幀E1接入設備 ETU01對于E1和用戶數據接口，有多時鐘源選擇，提供了最大的靈活性，可用于復雜的網絡環境。主E1鏈路的時鐘可設置為恢復時鐘、數據端口時鐘或內部時鐘。
功能特點
· 實現E1接口到用戶設備接口或兩用戶設備之間的高速遠距離傳輸
· 支持用戶的傳輸速率為N×56或N×64Kbps，最高達2.048Mbps，用戶可任意設置時隙
· 實現高速短程MODEM功能，用于在雙絞線或電話線上進行全雙工傳輸，傳輸距離達2km/22AWG
· E1端口可提供平衡（120Ω）及不平衡（75Ω）兩種接入方式
· 實現E1接口對各種數據接口的連接和轉換（E1口到V.35，X.21，RS530，RS449）
· 對于E1和用戶數據接口，有多時鐘源選擇，提供了最大的靈活性
· 具有V.54的診斷功能，可進行在不同點上的本端及遠端環測，用于快速故障隔離。內至511位隨機碼發生器，可執行端對端或環路的比特差錯檢測
· 前面板LED工作狀態顯示
· 可選用48VDC或220VAC電源
· 能在低質、噪音、干擾的線路和電壓波動等惡劣環境下可靠運
· 完全滿足E1的所有技術指標，包括ITU G.703，G.704，G.706，G.732和G.823
技術指標
E1鏈路
· 幀格式：非成幀/成幀；CCS(PCM31)/CAS(PCM 30)；CRC4 ON/OFF
· 比特率：2.048Mbps
· 線路編碼：AMI/HDB3
· 線路阻抗：75ohm/120ohm
· 相對接收電平：0到-43dB
· 發送電平：“脈沖”幅度:標稱2.37V±10%,75ohm，標稱3.00V±10%,120ohm；“0”幅度:±0.1V
· 發送頻率跟蹤：內定時:±30ppm；環回定時:±50ppm；外定時:±100ppm
· 抖動性能：依據ITU-T G.823
· 符合ITU-T G.703,G.704,G.706和G.732
· 接口連接器：不平衡:BNC；平衡:RJ45/15pin,D型凹
用戶數據信道
· 接口類型：RS-530,X.21,V.35,RS-449(經適配電纜)G.703 64K同向,10/100Base-T網橋,10/100Base-T路由
· 時鐘方式：
　 時鐘方式0(DCE1)：接收和發送時鐘(恢復)到同步DTE
　 時鐘方式1(DCE2)：接收和發送時鐘(內部振蕩器)到同步DTE
　 時鐘方式2(DTE1)：接收時鐘到同步設備和發送時鐘來自同步設備
　 時鐘方式3(DTE3)：接收和發送時鐘來自同步DCE
　 時鐘方式4(DTE2)：接收和發送時鐘來自同步DCE(都來自ETC pin)
· 控制信號：CTS常ON；DSR常ON，除環測外；DCD常ON，或跟隨RTS除信號丟失外
· 時隙分配：用戶定義
· 設置/配置：DIP開關
測試開關/診斷
· 數字本地環、模擬本地環、數字遠端環、測試碼型
環境
· 溫度：0～50℃
· 濕度：0～90% 無凝結 · 尺寸：25.5cm(L)*19.5cm(W)*4.5cm(H)
· 重量：1500克
電源
· 電壓：AC 90-250V；DC 18-72VDC
· 頻率：50/60Hz · 功率：20W
· 保險管：0.1A SB for AC；0.5A SB for DC
