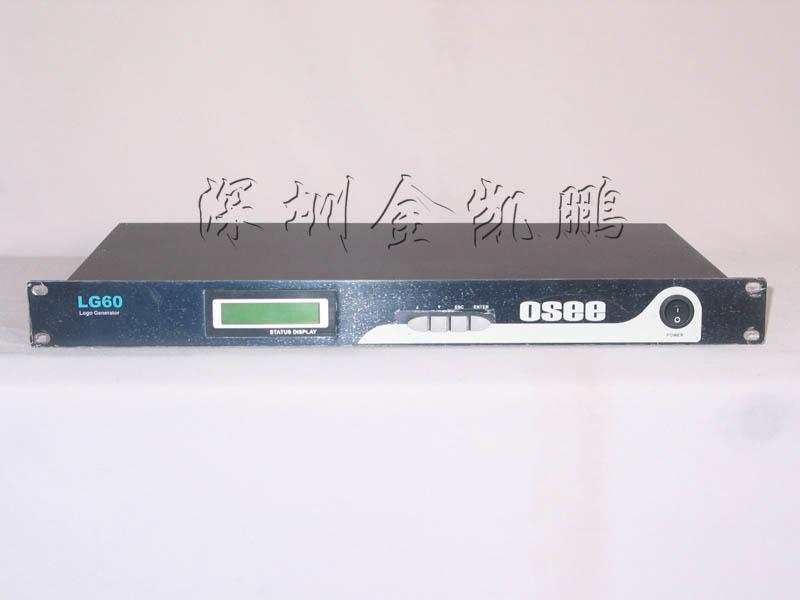

| OSEE(奧視） LG60SD 時鐘臺標發生器
OSEE(奧視） LG60SD 時鐘臺標發生器
LG60SD是一種高質量的時鐘臺標發生器。LG60SD 時鐘臺標發生器采用4:2:2:4的內部處理方式，即時鐘、臺標都采用24bit真彩色合成，鍵信號采用8bit線性鍵處理。這是業界最高質量水平的時鐘臺標發生器。這種處理方式可以徹底解決現有的大部分采用16bit鍵信號時不可避免的臺標邊緣的鋸齒、閃爍和抖動。同時這種方式可以實現各種方式的半透明臺標。
LG60SD時鐘臺標發生器采用4:2:2:4的內部處理方式，保證了將您設計的臺標變成完美的現實，您再也不必由于設備性能的限制而實現不了您的設計而煩惱，滿足電視臺形象設計的需要。
LG60SD時鐘臺標發生器有完善的外鎖相、行相位和副載波相位調節電路，并具有可調節的鍵延時。保證了設備與主控切換臺配合使用時的背景信號、填充信號和鍵信號完全同步。LG60SD時鐘臺標發生器可以與任何具有線性鍵控器的主控切換臺配合使用，以發揮LG60SD時鐘臺標發生器的所有性能。
LG60SD時鐘臺標發生器采用了全硬件處理方法，保證機器可以穩定、可靠地長時間工作，滿足電視臺的全天侯播出需要。避免了采用計算機和字幕卡方式設計的時鐘臺標發生器，由于計算機硬件不可靠而造成的設備工作不穩定、可靠性低等問題。
LG60SD時鐘臺標發生器在可靠、實用的基礎上考慮了更多的功能設計，從而可以為產生最大限度地滿足電視臺要求的各種臺標。
LG60SD時鐘臺標發生器針對附標、角標廣告、動畫臺標的應用特點，大幅度提高存儲容量（可插拔內存方式），以滿足不同的應用場合，可存儲多達384幅128x128大小的靜止臺標。實際應用時可根據需要選擇靜止標、動畫標、附標、第三角標等方式。
LG60SD時鐘臺標發生器可直接利用中央臺信號的逆程時間或GPS通用的LTC時碼來校準本機的內部時鐘，并在保證跟蹤速度的基礎上做了多層時間檢驗和校對。保證當中央臺時間或GPS時間正確時，LG60SD時鐘臺標發生器和中央臺時間完全同步；當中央臺時間或GPS時間出現誤碼或沒有外部校時時間時，本機依靠?jī)?nèi)部時鐘準確守時。當設備斷電時，內部時鐘正常工作。從而保證設備的時鐘在無任何人工干預的情況下，完全正常、準確地運行，不需要做任何調整。
LG60SD時鐘臺標發生器無論是主臺標（靜止或三維動畫）、副臺標（靜止或三維動畫）、時鐘都可以實現滿屏幕移動，用戶可根據需要，將時鐘、主臺標、副臺標放置在適當?shù)奈恢?。以?shí)現您遮擋別的臺標和使您的臺標不被別的臺標遮擋。
LG60SD時鐘臺標發生器的時間在通常狀態下每半小時顯示一分鐘,但用戶也可以控制時鐘在任意時間出現，或一直出現。
LG60SD時鐘臺標發生器還具有斷電信號直通功能以及斷電記憶功能。設備斷電后能使播出的節目信號直通，保證在出現異常情況時不影響正常的節目播出；當故障排除后設備重新運行，依然能按照故障前的設置參數正常如初地工作。
LG60SD時鐘臺標發生器可在線下載時鐘和臺標，下載時臺標自動消失，下載完畢后自動再現，無需其他控制，是業界最先進的下載方法。
LG60SD時鐘臺標發生器采用模塊化設計，可直接模塊化選擇模擬接口和SDI接口。同時可選模擬內置鍵混更提高了用戶的可選擇性。
LG60DS 串行數字分量靜止臺標發生器
技術指標
臺標的主要用途是將電視臺標志和時鐘顯示在節目上。奧視數碼在1998設計了第一個全硬件處理的臺標發生器，從那時起，奧視數碼為國內的許多省市級電視臺提供臺標發生器。現在包括中央電視臺在內的超過70%的省級電視臺使用奧視數碼的臺標發生器。
LG60SD系列臺標發生器具有強大的功能。LG60SD有18Mbytes的臺標存儲器，可存儲全帶寬、無壓縮的4:2:2質量的靜止或動畫臺標。每一臺標都同時存儲全帶寬的亮度鍵信號，以實現精確的線性鍵控。同時可疊加三個臺標和時鐘。
LG60SD采用了模塊化的結構設計，包括臺標發生、串行數字接口和模擬復合接口板。LG60SD可用于串行數字分量系統和模擬復合系統中。
LG60SD采用LTC碼將其內部時鐘同步到系統的主時鐘上，可和流行的GPS時鐘系統方便地配合使用。
串行數字分量臺標發生器LG60SDD
特點：
18Mbytes臺標存儲器
4:2:2 8bit無壓縮填充信號和全帶寬鍵信號
臺標位置和動畫參數可調
可用PC上載臺標
技術指標：

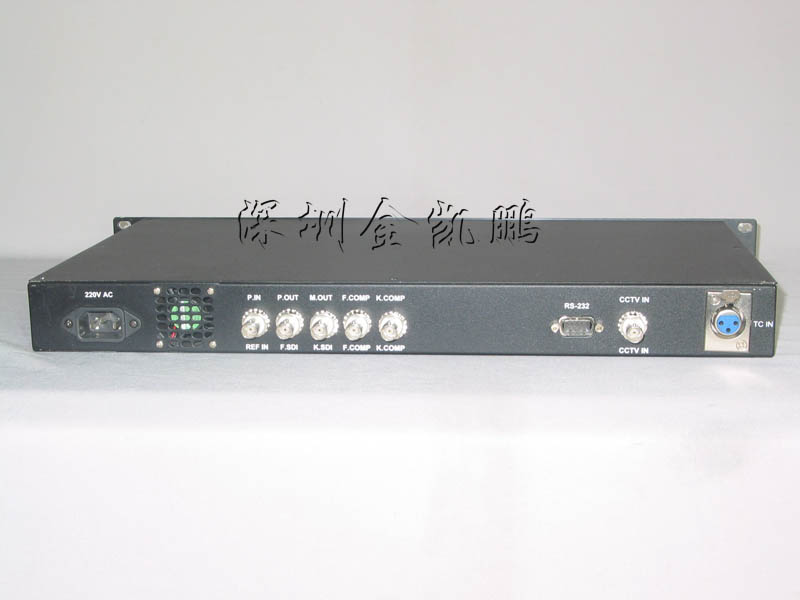

REF IN 參考輸入
F. COMP 模擬填充監視輸出
K. COMP 模擬鍵監視輸出
F. SDI 串行數字分量填充輸出
K. SDI 串行數字分量鍵輸出
RS232 RS232接口，2：Rx、3：Tx、5：Gnd
CCTV IN CCTV校時輸入
TC IN LTC校時輸入，用于連接GPS鐘，1：Gnd、2：In+、3：In-
參考輸入
輸入個數 1
信號格式 模擬復合NSTC/PAL或復合同步
連接器 BNC符合IEC169-8
阻抗 75歐
填充輸出
輸出個數 1
格式 SMPTE 259M-C；270Mb/s，525/625分量
連接器 BNC 符合 IEC169-8標準
阻抗 75歐
反射損耗 >18dB 到時鐘頻率
信號幅度 800mV +/-10%
直流偏移 0V+/-0.5V
上升下降時間 0.4到0.7nS（20%到80% 幅度）
過沖 <幅度的10%
鍵輸出
輸出個數 1
格式 SMPTE 259M-C；270Mb/s，525/625分量
連接器 BNC 符合 IEC169-8標準
阻抗 75歐
反射損耗 >18dB 到時鐘頻率
信號幅度 800mV +/-10%
直流偏移 0V+/-0.5V
上升下降時間 0.4到0.7nS（20%到80% 幅度）
過沖 <幅度的10%
填充監視輸出
輸出個數 1
制式 NSTC、PAL和PAL-M
連接器 BNC符合IEC169-8
阻抗 75歐
幅度 1Vp-p（包括同步）
反射損耗 >40dB到5.75MHz
鍵監視輸出
輸出個數 1
信號格式 帶同步亮度信號
連接器 BNC符合IEC169-8
阻抗 75歐
幅度 1Vp-p（包括同步）
反射損耗 >40dB到5.75MHz
臺標存儲器
容量 18Mbytes
采樣 13.5MHz，無壓縮
串行控制
接口 RS232，38,400波特，8-bit，無校驗
連接器 DB9, Male
功能 臺標上載，全功能自動控制
LTC輸入
信號形式 差分平衡
連接器 XLR Female
格式 SMPTE/EBU LTC 25/30
輸入靈敏度 0.1Vp-p
頻率 50/60Hz
功耗 18W
外型尺寸
高度 44mm
寬度 483mm
深度 260mm
|
