祿普LOOP XDSL調制解調器 Loop-H 3990

祿普LOOP XDSL調制解調器 Loop-H 3990簡介：

Loop-H xDSL系列采用2B1Q線路編碼可以在一對或兩對銅質雙絞線上進行高速率數據傳輸。用戶可以根據實際需求靈活地選擇多種數據接口和數據速率。同時祿普LOOP XDSL調制解調器 Loop-H 3990支持內置路由功能模塊，提供10/100M以太網接口直接與局域網相連接來傳輸信息，避免占用外部路由器資源從而為用戶極大地節約了網絡建設成本。 　　
【祿普LOOP XDSL調制解調器 Loop-H 3990特點】
★ 兩線、四線可選
★ 提供10M/100M以太網接口的路由功能模塊
★ 可任選V.35,X.21.EIA530,RS449,Router五種DTE接口,E1或T1的高速數據接口
★ DTE速率為N*64Kbps,最高2048Kbps
★ 可變線速率,低速率可延長傳輸距離
★ 采用標準的2B1Q線路編碼
★ 與卡式Loop-H 3990兼容
★ 任何一臺Loop-H 3990均可以設置為主端模式或從端模式,可以實現以下應用：
(a)兩端都為E1/T1接口,實現E1/T1的遠程傳輸應用
(b)兩端都為DTE接口,實現兩地遠程點對點數據通信
(c)一端為DTE,一端為E1/T1,用于DTE用戶連接到遠端的E1/T1的應用
【Loop-H 3990 E1接口】
◆ 線路速率：2.048Mbps±50ppm
◆ 成幀：ITU G.704
◆ 線路編碼：HDB3
◆ 輸入信號：ITU G.703
◆ 輸出信號：ITU G.703
◆ 連接器：BNC/RJ48
◆ 抖動：ITU G.823
◆ 電氣：75Ω同軸電纜/120Ω雙絞線


【Loop-H 3990 T1接口】
◆ 線路速率：1.544Mbps±50ppm
◆ 成幀：D4/ESF（可選）
◆ 線路編碼：AMI/B8ZS
◆ 連接器：RJ48
◆ 輸入信號：ABAM線纜長達655英尺
◆ 輸出信號：DSX1


【Loop-H 3990 DTE接口】
◆ 數據端口：單DTE端口
◆ 數據速率：N*64Kbps
◆ 連接器：EIA530,V.35,X.21和帶轉換電纜的RS449


【Loop-H 3990 路由接口】
◆ 端口數：1
◆ 物理接口：10/100Base-T
◆ 連接標準：RJ45
◆ 支持路由協議：RIP-1,RIP-11
◆ 管理：VT-100,SNMP,LCD面板
◆ 支持網絡協議：TCP/IP,PPP,HDLC

【Loop-H 3990 XDSL線路接口】
◆ 線路編碼：2B1Q
◆ 線路類型：19－26AWG無感式雙絞線
◆ 技術：全雙工自適應回波抵消
◆ 線路速率：272,400,528,784,1168,1552,2064,2320Kbps

【Loop-H 3990 性能監測】
◆ 性能存儲：記錄以15分鐘為間隔的最后24個小時性能,以24小時為間隔的最后7天性能
◆ 監測寄存器：網絡,E1/T1/DTE,遠端設備
◆ 性能報告：報告包括E1端口非同步日期及時間,錯誤秒,無效秒,E1突發錯誤秒,嚴格錯誤秒,降級分鐘秒,控制滑動秒,也包括有效性統計（％）
◆ 報警隊列：包括40個報警記錄,記錄最近的報警類型,位置,日期及時間
◆ 閾值：突發秒,嚴格錯誤秒,降級分鐘秒


【時鐘】
◆ 線路,內部,E1/T1,DTE

【終端控制端口】
◆ 連接端口：位于前面板的DB9接口
◆ 電氣接口：RS232接口（DCE）
◆ 協議：VT100終端菜單模式

【診斷測試】
◆ xDSL Loopback: To-DTE,To-LINE
◆ DTE Loopback: To-DTE,To-LINE
◆ E1 Loopback: To-E1,To-LINE
◆ Slave Loopback: DTE-Side,LINE-Side(通過EOC和V.54)

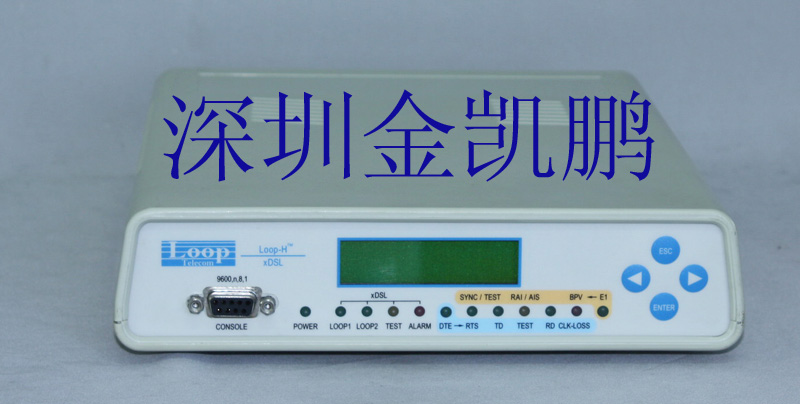

【前面板】
◆ 按鍵：4個操作鍵:左右箭頭,ESC和ENTER
◆ LCD：2行*16字符
◆ LED燈:12個

【物理/電氣特性】
◆ 尺寸：29*6*22cm（W*H*D）
◆ 功耗：不帶線路電源最大功率7W,帶線路電源最大功率22W
◆ 溫度：0-50°C
◆ 濕度：0-95% (非冷凝)


【兼容性】
◆ EMI/EMC：EN55022,EN50081-1,EN50082-1
◆ 安全：EN60950
