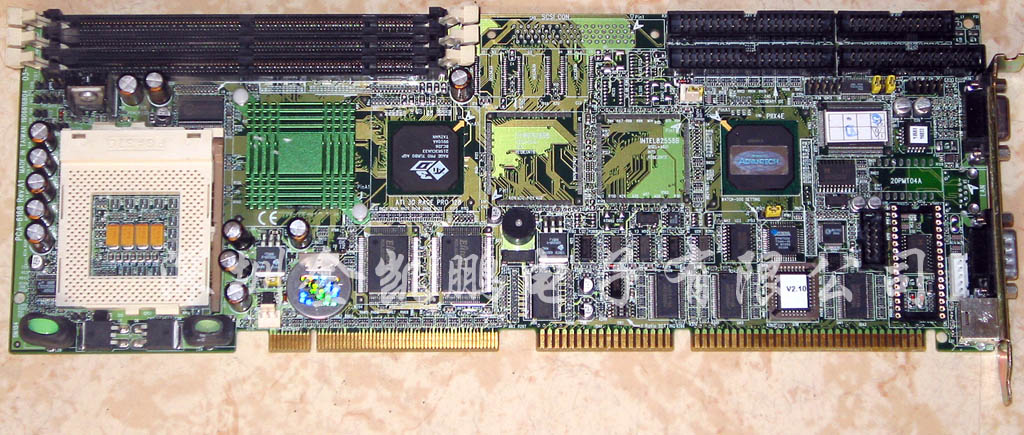

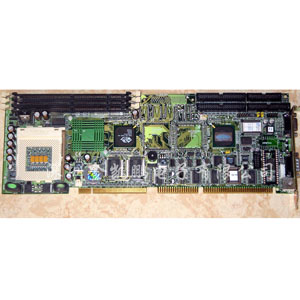

研華 工控主板 PCA-6168 全長Celeron CPU卡

研華 工控主板 PCA-6168 全長Celeron CPU卡簡介：

研華PCA-6168 全長 CPU 卡支持 Intel CeleronTM 處理器的 SBC，帶 AGP/LAN/SCSI
PCA-6168特點 :
Pentium CeleronTM Socket 370 結構
支持 Pentium? CeleronTM 處理器到 500 MHz
Intel 82440BX PCIset
3 個 DIMM 插槽支持 SDRAM 內存到 768 MB，支持 ECC
板上帶 VGA/AGP 顯示，4 MB VRAM
板上帶 PCI Ultra2 SCSI 控制器
板上帶 10/100Base-T 網絡控制器
ISA 高驅動能力到 64 mA

PCA-6168規格
CPU： 支持 Pentium? CeleronTM 處理器到 500 MHz
2 級緩存：芯片自帶 128 KB 緩存
芯片組： Intel? 82440BX
BIOS： Award Flash BIOS 2 M 位
總線接口：PCI/ISA 總線，PICMG 兼容
內存： 3 個 168 線插槽，可支持 DIMM 內存到 768 MB。支持 SDRAM 和 ECC
網卡： 支持 10/100Base-T 以太網
控制器： Intel 82558 芯片組
VGA/AGP： 支持 AGP 2X、133 MHz；板上帶 4 MB SGRAM
控制芯片: ATI 3D Rage Pro
PCI SCSI：支持 32 位 PCI 接口和 Ultra II SCSI 或老的單端設備；數據傳輸速度可達 80 MB/秒
芯片組： SYM BIOS 53C895
HISA： ISA 高驅動能力到 64 mA
SSD： 持 M-Systems 的 DOC? 2000 Flash 電子盤到 144 MB
軟驅口： 支持兩個軟驅。BIOS 啟用/禁用。還支持日本“Floppy 3”模式
PCI 增強 IDE 口： 支持 4 個 IDE（AT 總線）大（可到 8.4 GB）硬盤或者其它增強 IDE 設備。支持 PIO 模式 4 和 Ultra DMA/33。BIOS 啟用/禁用
增強并口：可以配置為 LPT1、LPT2、LPT3 或禁用。支持 SPP/EPP/ECP
串口： 兩個帶 16 字節 FIFO 緩沖的 16C550 UART（或兼容）的 RS-232 口。支持傳輸速度 115.2 Kbps。端口可以單獨設為 COM1、COM2 或禁用
鍵盤和 PS/2 鼠標接口：在安裝片上有一個 6 針小 DIN 接口，可以方便地連接鍵盤或者 PS/2 鼠標。主板上還帶有一個針型鍵盤接口可以使用。
看門狗定時器：可以使系統重啟或產生一個中斷 IRQ11?？撮T狗定時器可編程，時間間隔為 1 秒（63 級）。
機械環境特性
工作溫度：0 ~ 60°C (32 ~ 140°F)
電源提供電壓：+5 V, ±12 V
主板尺寸：338 x 122 mm (13.3" x 4.8")
