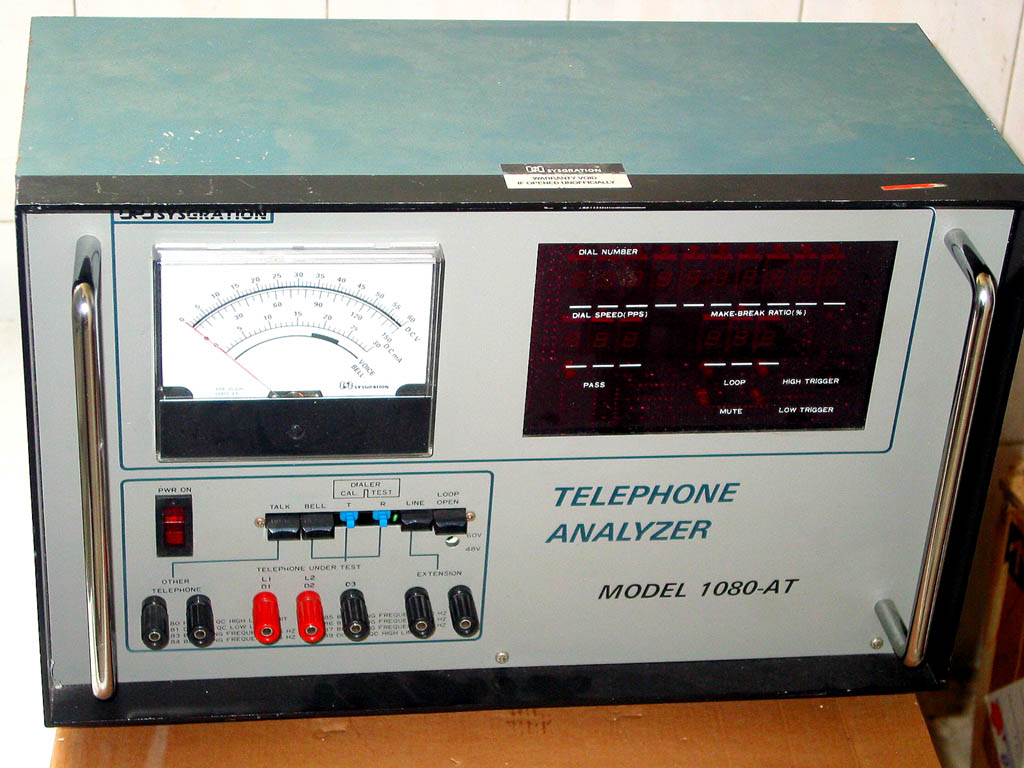

SYSGRATION 電話分析儀 1080-AT

SYSGRATION 電話分析儀 1080-AT簡介：

1080-AT脈沖／音頻電話信號分析儀
1080-AT脈沖／音頻電話信號分析儀
■音頻撥號測試
■ 脈沖撥號順序測試
■ 脈沖速率測試
■ 斷續比（M-B）測試
■ 斷續比觸發準位
■ 振鈴測試
■ 受話測試
■ 送話測試
■ 對講測試
■ 良品／不良品顯示


SYSGRATION 電話分析儀 1080-AT技術參數
■1080-AT音頻撥號測試

送碼時間：
最小45ms

測試范圍：
-27.0dBm～0dBm

標準頻率：
±2.5%±2Hz

碼間間隔規格：
最小60ms

■1080-AT脈沖撥號順序測試

碼間間隔
最小150ms

設定撥號順序長度
最多22個號碼

■1080-AT脈沖速率測試

范圍：
7.0～25.0PPS

精確度：
0.1PPS

顯示：
3位，含小數點一位

■1080-AT斷續比（M-B）測試

范圍：
20.0%～80.0%

精確度：
0.1%

顯示：
3位，含小數點一位

■1080-AT斷續比觸發準位

觸發模式：
兩點觸發

觸發偵測指示：
紅色LED

觸發準位：
高觸發準位20mA±10%

低觸發準位3mA±10%

■1080-AT振鈴測試

振鈴電壓：
120Vp-p

頻率：
可選擇16, 20, 25, 50, 60Hz

斷續時間：
1s ON，2s OFF

■1080-AT受話測試

撥號音：
400Hz±0.1% sine wave

忙音：
400Hz±0.1% sine wave

0.5s ON，0.5s OFF

信號強度：
-8±1dBm（600Ω）

■1080-AT送話測試
表頭可偵測送話音量強度

（滿刻度為-1dBm）

■對講測試
連接兩部電話可對講

■良品／不良品顯示
聲音及“PASS”LED顯示

■輸出電壓
48V±5%（48V/60V可選）

■自我測試
顯示及聲音測試

■電源
AC220V±10% 50Hz

■重量
約7kg
