SPG300/600 同步脈沖信號發生器

SPG300/600 同步脈沖信號發生器，可為傳統的模擬環境或數字與模擬混合工作環境提供同步和測試信號輸出，這種工作環境既可以是NTSC/525 格式，也可以是PAL/625 格式。利用SPG600 和SPG300 同步脈沖發生器來產生一種穩定可靠的臺主同步信號是很理想的。這樣的同步信號對于數字電視播出環境來說是十分重要的。

提供常用的視音頻信號、模擬黑場色同步/ 測試信號、SD-SDI 黑場/ 測試信號、AES/EBU 音頻信號以及模擬音頻信號
采用Stay GenLockTM 技術(保持鎖定技術)－一種獨特的、堅固可靠的同步鎖定模式，可為您的數字和模擬電視廣播設施提供穩定的同步信號
所有的模擬和SD-SDI 信號輸出通道均具有可配置為黑場色同步或測試信號的輸出選項
具有SNMP和WEB遙控功能，可方便地與其所在的運行環境集成為一體
方便地選用組件擴展功能（可提供模擬視頻輸出的微調定時偏置特性）

SPG300/600 同步脈沖信號發生器  特點
SPG600（全機架寬）/SPG300（半機架寬）雙組件，均可為您提供常用的視音頻信號、模擬黑場色同步/測試信號、SD-SDI黑場/測試信號、AES/EBU音頻信號以及模擬音頻信號
采用Stay GenLockTM 技術（保持鎖定技術）――一種獨特的、堅固可靠的同步鎖定模式，可為您的數字和模擬電視廣播設施提供穩定的同步信號
所有的模擬和SD-SDI信號輸出通道均具有可配置為黑場色同步或測試信號的輸出選項
具有SNMP和WEB遙控功能，可方便地與其所在的運行環境集成為一體
您可方便地選用任一組件――全機架寬的SPG600或半機架寬的SPG300
SPG600/SPG300選件01可提供模擬視頻輸出的微調定時偏置特性
SPG600選件02可提供8路獨立定時偏置的模擬黑場色同步/測試信號輸出
SPG600選件03可提供4路獨立定時調整的SD-SDI黑場/測試信號輸出
SPG300/600 同步脈沖信號發生器  應用
電視設施中的主用同步信號發生器
獨特的和堅固可靠的信號同步模式――Stay GenLock
與臺主同步保持鎖定的同步信號發生器
SPG600和SPG300同步脈沖信號發生器，可為傳統的模擬環境或數字與模擬混合工作環境提供同步和測試信號輸出，這種工作環境既可以是NTSC/525格式，也可以是PAL/625格式。利用SPG600和SPG300同步脈沖發生器來產生一種穩定可靠的臺主同步信號是很理想的。這樣的同步信號對于數字電視播出環境來說是十分重要的。如果將SPG600/SPG300配置為Stay GenLockTM模式，那么，在基準輸入鎖定時即便有瞬時的同步丟失，也不會對該設備的的測試信號輸出和黑場輸出造成干擾。當鎖定信號再次出現時，SPG600/SPG300系統會逐漸獲取鎖定，對其輸出信號只有很小的擾動，但不會對SPG600/SPG300的輸出帶來任何可覺察的影響。鎖定信號源既可以是NTSC/PAL黑場色同步信號，也可以是NTSC/PAL同步信號或CW（連續波）信號。如果采用CW鎖定方式，則可以對整個NTSC或PAL彩幀進行鎖相定時調整。
SPG300/600 同步脈沖信號發生器   提供模擬黑場色同步/測試信號輸出
SPG600和SPG300均可提供四個黑場色同步輸出通道，在每個通道中，均可在整個NTSC或PAL彩幀范圍內進行獨立的定時調整。黑場色同步輸出通道可以配置為黑場色同步輸出或測試信號輸出，這非常適合于制作環境的需求。特別是在模擬/數字轉換環境中，更需要能夠提供各種同步輸出的同步信號發生器，而SPG600和SPG300既可以作為小型工作設施中的臺主同步信號發生器，也可以作為大型工作環境中的臺從信號發生器。如果配備選項02，SPG600還可提供額外的四路黑場色同步輸出，配備選項01，則可對每路黑場色同步輸出進行獨立的定時微調（按0.1ns步進），以支持模擬系統的定時調整。

SPG600和SPG300可為模擬設施提供基本測試信號。在這些測試信號輸出中，可以包含有ID文本（最多有20個字符）或Logo（標志圖）插入。這種ID文本或Logo圖形可以放在顯示區域中的任何位置，如果您喜歡的話，還可以讓它們閃爍。

SPG300/600 同步脈沖信號發生器  串行數字視頻輸出
SPG600和SPG300均可提供兩路525/60或625/50全幀范圍內獨立定時的SD SDI黑場輸出。與模擬黑場色同步輸出類似，也可以將SD SDI黑場輸出通道配置成或是提供SD SDI黑場輸出，或是提供SD SDI測試信號輸出。配備選項03后，SPG600還能給出兩路附加的SD SDI黑場輸出。

SPG600和SPG300還能提供數字電視播出環境中的基本測試信號，這些信號是從模擬測試信號中單獨提取的。與模擬輸出一樣，在上述數字測試信號中，也可以插入多達20個字符的ID文本，或者插入您的Logo（標志圖），并可置于屏幕圖象中的任何地方，如果您愿意的話，也可以將它們設置為閃爍方式。

在SD SDI輸出中，可以包含16個通道的嵌入音頻。為了便于識別各路音頻信號，可選用1秒、2秒、3秒和4秒的音頻卡嗒聲（Audio Click）。

SPG300/600 同步脈沖信號發生器  AES/EBU數字音頻輸出
SPG600能提供四個BNC連接器和兩個XLR連接器的AES/EBU數字音頻輸出。其中可以設置8路AES/EBU不平衡輸出的頻率和電平，每個通道均具有單獨的音頻卡嗒（Audio Click）通道識別。可將兩個XLR平衡輸出設置為與1＋2和3＋4 BNC輸出匹配。還可使用一路字時鐘輸出。

SPG300能提供兩個XLR連接器的AES/EBU的數字音頻以及一路字時鐘輸出。

SPG300/600 同步脈沖信號發生器  模擬音頻輸出
在默認情況下，兩個XLR連接器輸出為AES/EBU數字音頻。為滿足于模擬音頻應用，也可將這兩個XLR連接器輸出配置為兩路模擬音頻輸出。就每個音頻通道而言，頻率、電平和音頻識別聲（Audio Click）均可分別設置。

SPG300/600 同步脈沖信號發生器  SNMP和Web遠程控制
SPG600和SPG300均支持SNMP，因此可以很方便地對它們進行整合，使之具有自動工作和維護功能。因為采用的是基于Java程序的遠程控制，因此對它們實行遠程控制是很容易的，通過遠程監視軟件，使您能夠在遠地觀看SPG300或SPG600的工作狀況。還可以為SPG300和SPG600提供傳統的GPI特性，以提交故障告警和進行重新設置。

SPG300/600 同步脈沖信號發生器  技術特性
說明：除非另行注明，下述技術規范對SPG600和SPG300都是適用的。

SPG300/600 同步脈沖信號發生器  同步鎖定
Reference input

輸入連接器：兩個BNC連接器，環通方式。

幅度：標稱值±6dB（復合），1至2.5Vp-p（CW）。

信噪比：＞40 dB。

SCH相位：標稱值±40o，

反射損耗：＞40 dB（5MHz以內）。

性能 - 插入范圍：FSC±5ppm。

抖動：色同步鎖相：＜0.5o，同步鎖定時間：＜1ns。

同步鎖相定時調整

范圍：全彩色幀。

分辨率：＜0.5o×NTSC/PAL副載波。

串行數字視頻輸出
SDI黑場輸出1/2，增加3/4（配備SPG600選項03）。

2通道－提供1路黑場和1路測試信號。

測試信號可以配置為雙通道。

SD SDI測試信號輸出 -525：100％、75％彩條和SMPTE彩條，線性信號，平場信號，監視器信號，多波群信號，脈沖和條信號，掃描信號，SDI信號，定時信號，其它信號，Rec 801。625：100％彩條、75％彩條以及疊加紅場的100％彩條、75％彩條，線性信號，平場信號，監視器信號，多波群信號，脈沖和條信號，掃描信號，SDI信號，定時信號，其它信號，Rec 801。

標準 - ITU-R BT 601,656，EBU Tech 3267，SMPTE 125M，244M，259M，272M，RP165，RP178。

格式 - 525-270，625-270（270Mbps）。

輸出連接器 - BNC.

輸出阻抗 - 75 Ω.

輸出幅度 - 800mV ±10%.

上升和降落時間 - 0.4 ns to 1.5 ns (20% to 80%).

抖動 - <0.2 UI.

定時調整 - 范圍：全彩色幀。

反射損耗- >15 dB (5 MHz to 270 MHz).

ID 文本 - 最多20個字符。

閃爍間隔-閃爍間隔分為快、慢和關閉。

Logo（標志圖）-4級灰度，閃爍間隔分為快、慢和關閉。

嵌入音頻信號

有效通道 -1至16個通道（劃分為4組）。

取樣頻率 - 48 kHz.

數字編碼 - 20 or 24 Bits.

音頻單音-頻率（Hz）：無效，默音，50，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，1600，2000，2400，3000，3200，4000，4800，5000，6000，8000，9600，10000，12000，15000，16000，20000。

電平：－60至0dBFS，1dB步進。

音頻卡嗒聲（Audio Click）-1秒，2秒，3秒，4秒或關閉。

AES/EBU數字音頻輸出
標準 - ANSI S4.40（AES3）；SMPTE 276M（AES3 ID）。

音頻通道數-SPG600：BNC連接器為8（1＋2，3＋4，5＋6，7＋8），XLR連接器為4（1＋2，3＋4）。SPG300：XLR連接器為4（1＋2，3＋4）。

所需接收機終端負載 - 75 Ω ±10% for BNC, 110 Ω ±10% for XLR.

輸出連接器 - SPG600: 75 Ω BNC × 4 and XLR × 2*1.SPG300: XLR × 2*1.

音頻參數 -頻率（Hz）：無效，默音，50，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，1600，2000，2400，3000，3200，4000，4800，5000，6000，8000，9600，10000，12000，15000，16000，20000。

量化分辨率 - 20 or 24 bits.

幅度 -不平衡式（BNC）：1V±0.1V。平衡式（XLR）：5V±0.3V。

上升和降落時間 -30ns至44ns（在10％至90％處測量，BNC連接器），5ns至30ns（在10％至90％處測量，XLR連接器）。

抖動 - < ±8ns.

定時調整 -范圍：160ms，分辨率：1μS。

字時鐘 -輸出連接器：BNC。輸出電平：CMOS兼容。頻率：48kHz。

*12XLR輸出可以設置為AES/EBU音頻或模擬音頻。

模擬視頻輸出
模擬視頻輸出1/2/3/4，配備選項02后添加5/6/7/8。

4通道――3路黑場輸出和1路測試信號輸出。

測試信號可以設置為4通道。

測試信號 - NTSC和NTSC No Setup（無黑色臺階電平設置）： SMPTE彩條，75％彩條，線性信號，平場信號，監視器信號，多波群信號，脈沖和條信號，掃描信號，其它信號。

格式 -NTSC，NTSC無黑色電平臺階設置及PAL。

輸出連接器 - BNC.

輸出阻抗 - 75 Ω.

反射損耗 - >30 dB to 5 MHz.

色同步幅度精度 - ±5%.

同步幅度精度 - ±3%.

消隱電平 - ±50 mV.

SCH相位精度 - ±5°.

定時調整 -范圍：全彩色幀。分辨率：＜1/27MHz（時鐘），0.1ns（選項01）。

ID 文本 -最多20個字符。閃爍間隔――閃爍間隔分為快、慢和關閉。

Logo（標志圖）4級灰度，閃爍間隔分為快、慢和關閉。

模擬音頻輸出
輸出連接器 - XLR × 2*1.

輸出阻抗 - 12 Ω.

頻率（Hz）-默音，50，100，150，200，250，300，400，500，600，750，800，1000，1200，1500，1600，2000，2400，3000，3200，4000，4800，5000，6000，8000，9600，10000，12000，15000，16000，20000。

音頻參數 -電平：－48dBU至12dBU（分辨率為1dB）。

*1XLR輸出可以設置為AES/EBU或模擬音頻。

SPG300/600 同步脈沖信號發生器  通訊
GPI（通用接口） -連接器：D-sub，9-pin。 輸出：Pin1：有錯輸出。Pin9：GND（接地）。輸出電平：＜0.4V，匯點電流100mA或4Ω最大接地阻值。 輸入：有效低輸入：Pin3：輸入1。Pin4：輸入2。Pin5：輸入3。Pin6：接地。 輸入電平――TTL兼容（低＜0.4V，高＞1.4V）。輸入至10KΩ。

網絡接口 - 10/100Base-T以太網。

SPG300/600 同步脈沖信號發生器  環境
電源電壓范圍 - 90至250V，50/60Hz。

電源消耗 -SPG600：＜85VA（35W），電壓為110V或240VAC。SPG300：＜65VA（30W），電壓為110V或240VAC。

溫度 -工作溫度：0℃至40℃。非工作溫度：20℃至＋60℃。

SPG300/600 同步脈沖信號發生器  物理特性
SPG600

尺寸 mm 英寸
重量 公斤 磅
高 43.6 1.72
寬 482.5 19
深 557.5 21.9
凈重 5.0 11
毛重 8.5 19



The Sync signal generator SPG600 (Full rack width) front and rear view.

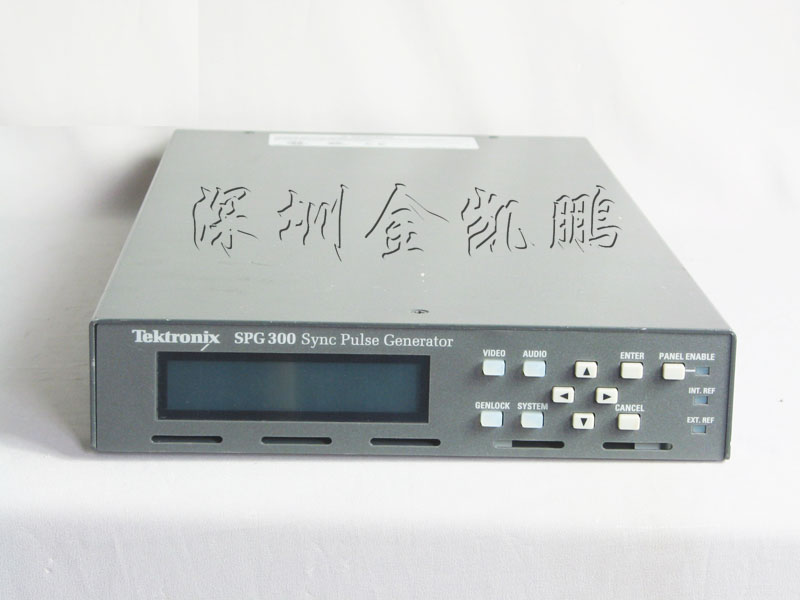

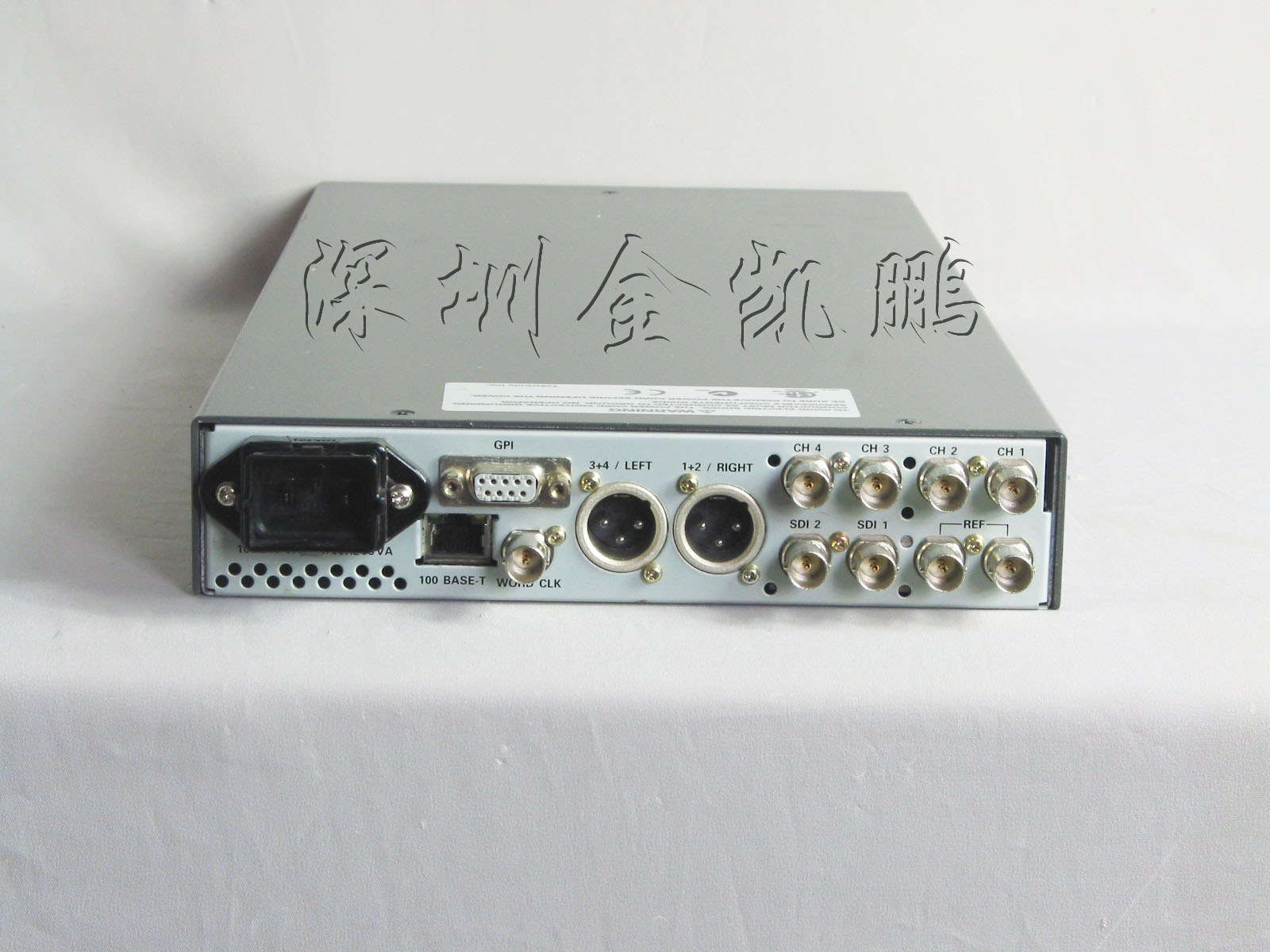

SPG300

尺寸 mm 英寸
重量 公斤 磅
高 43.6 1.72
寬 206.2 8.1
深 435.7 17.2
凈重 2.5 5.5
毛重 5.8 13
