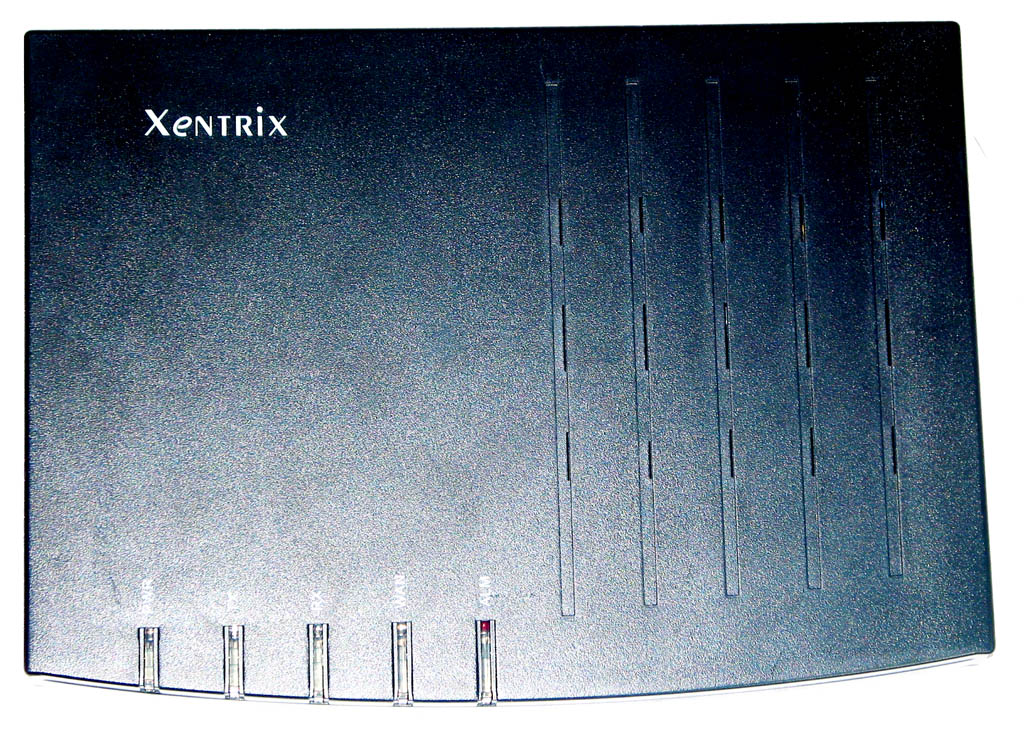

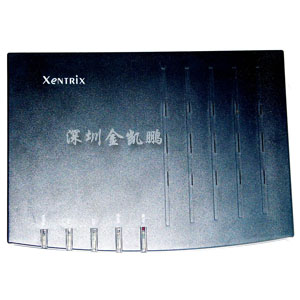

Xentrix X3207d G.shdsl DSU
對稱式G.shdsl DSU
產品簡介

Xentrix X3207d 系列對稱式G.shdsl DSU 是基于 TDM 模式和 PAM 線路編碼的用戶端設備，可與市場上現有和將來的DSLAM 或多服務接入系統互通。它為用戶提供價格實惠、含幀格式或不含幀格式的E1/T1數據傳輸服務。
Xentrix X3207d 系列對稱式G.shdsl DSU支持G.shdsl 標準的多速率對稱應用，可在一對銅線上對稱傳輸數據，采用E1時速率可達 2056 kbps，采用T1時速率可達1552kbps?

Xentrix X3207d 系列對稱式G.shdsl DSU產品特性
· 在一對雙絞銅線上實現高速對稱數據傳輸
SHDSL 線路編碼：PAM
采用G.703標準接口的T1/E1 可提供含幀格式或不含幀格式的傳輸服務
性能卓越，操作簡單，功耗低
與主流的局端對稱式G.shdsl DSLAM兼容和互通
通過RS-232串口實現本地 OAM&P 管理，也可通過10/100MBaseT接口實現遠程登錄
提供回路功能，使得維護非常簡單

Xentrix X3207d 系列對稱式G.shdsl DSU技術規格
E1/T1 接口
連接頭：RJ45/RJ48C；在采用E1時，BNC 連接頭備選
線路編碼
E1：HDB3，AMI
T1：B8ZS，AMI幀
E1：FAS、FAS+CRC-4、FAS+CAS、FAS+CAS+CRC-4；unframed
T1：SF、ESF、SLC、CRC-6、
unframed線路速率
E1：2048kbps +/- 50ppm
T1：1544kbps +/- 50ppm
WAN - SHDSL線路接口
線路速率：2056Kbps
線路編碼：PAM
線路阻抗：135 W
連接回路：一對 (2-?)
連接頭：RJ-11
電源
PWR --綠燈，表示電源工作狀態正常
TX - 綠/紅LED，綠燈穩定：表示在E1/T1下幀同步，綠燈閃爍：表示正在E1/T1上發送數據，
紅燈： 表示幀同步信號丟失
RX -綠/紅LED，綠燈穩定：表示在E1/T1下信號同步，綠燈閃爍：表示正在E1/T1上接受數據，
紅燈：表示同步信號丟失
WAN -綠燈，DSL 數據鏈接。綠燈表示已同步，綠燈閃爍表示正在連接
ALM -紅燈，DSL 警告燈。紅燈表示同步或數據出錯。
配置和管理
Console VT-100 emulation
接口：DB9的RS232連接接口
用RJ-45 接頭與10BaseT（IEEE 802.3以太網標準）接口連接實現遠程登錄
通過LAN口和TFTP 服務器實現軟件升級
環回功能支持： Line loop-back, analog loop-back, payload loop-back, framer loop-back
環境
溫度：0°C ~ 50°C
濕度：5% ~ 95%
電器性能
交流電源：輸入110VAC/60HZ 或 220 VAC/50Hz；輸出 12VDC 1A
功耗：低于10 Watts
電磁干擾認證
FCC Part15 Class B，CE Class Bss
安全認證
CE IEC60950
